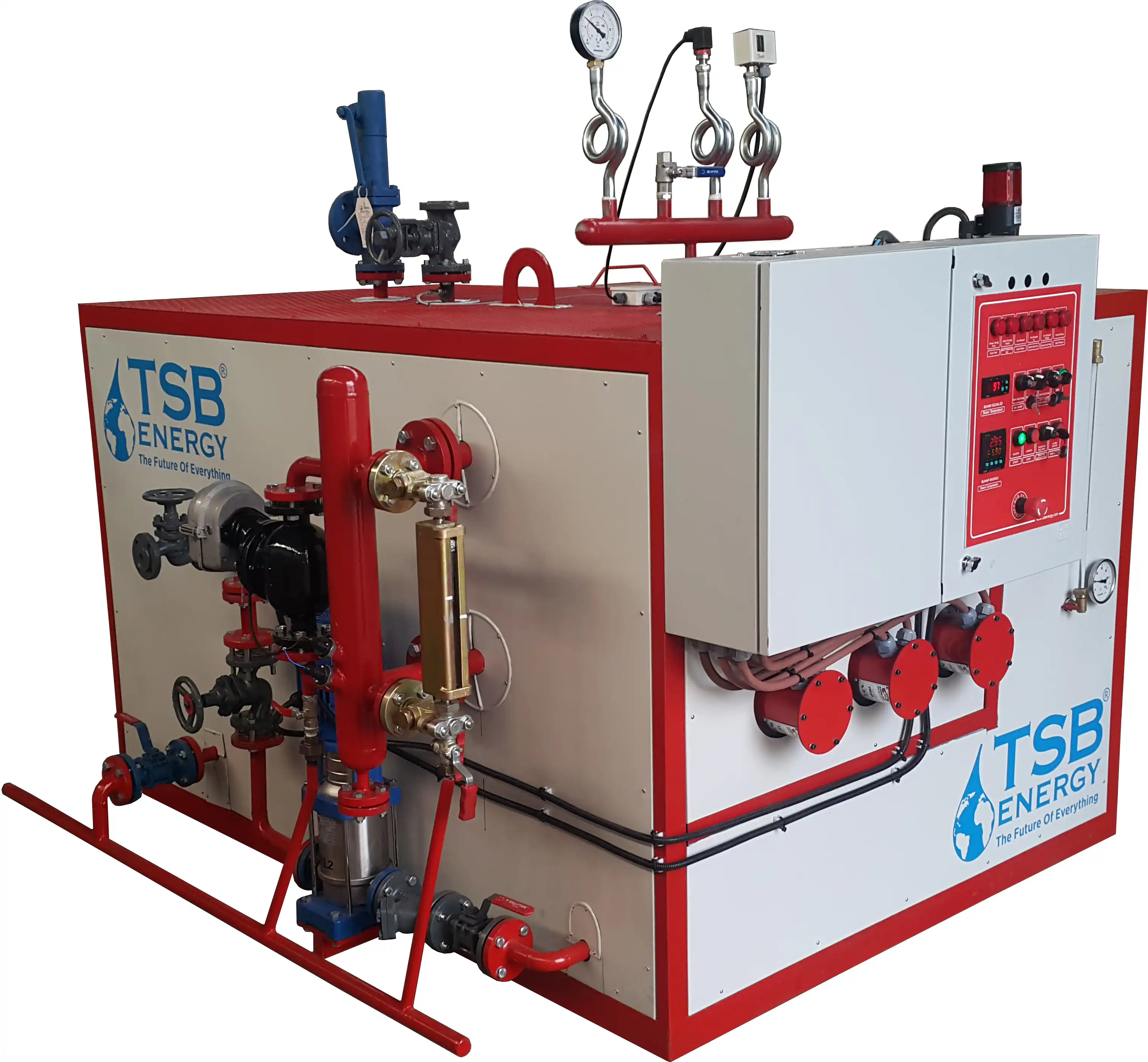

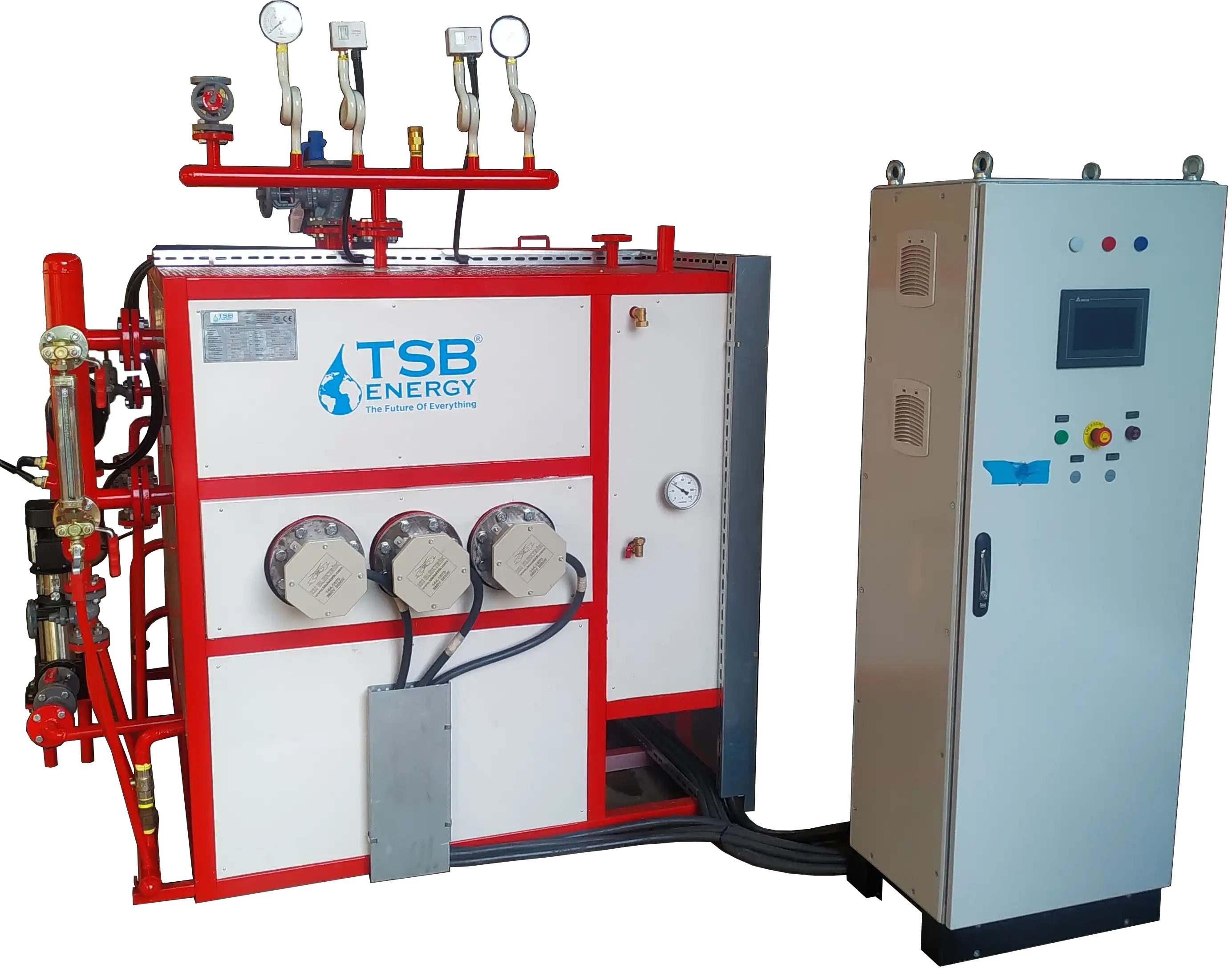

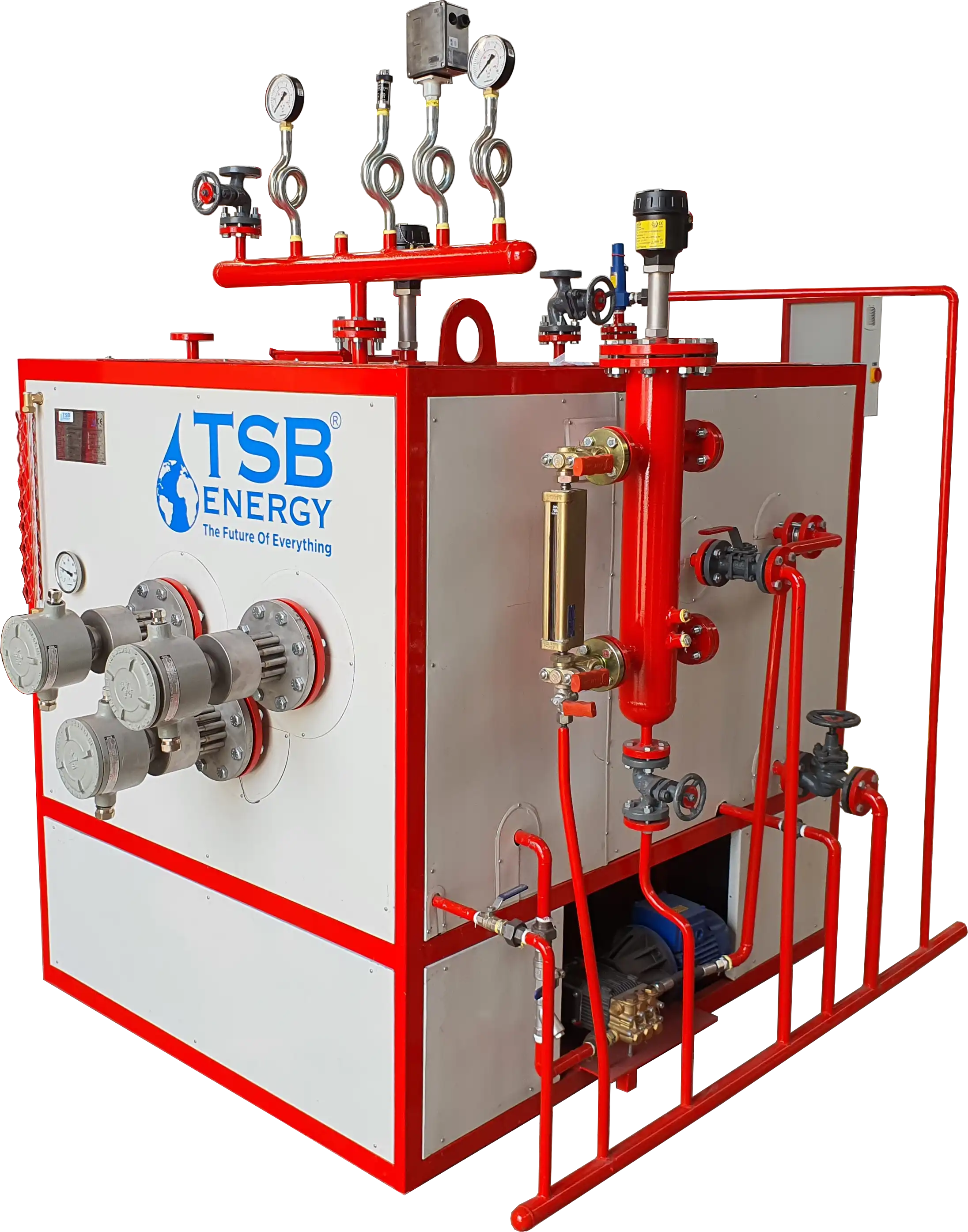

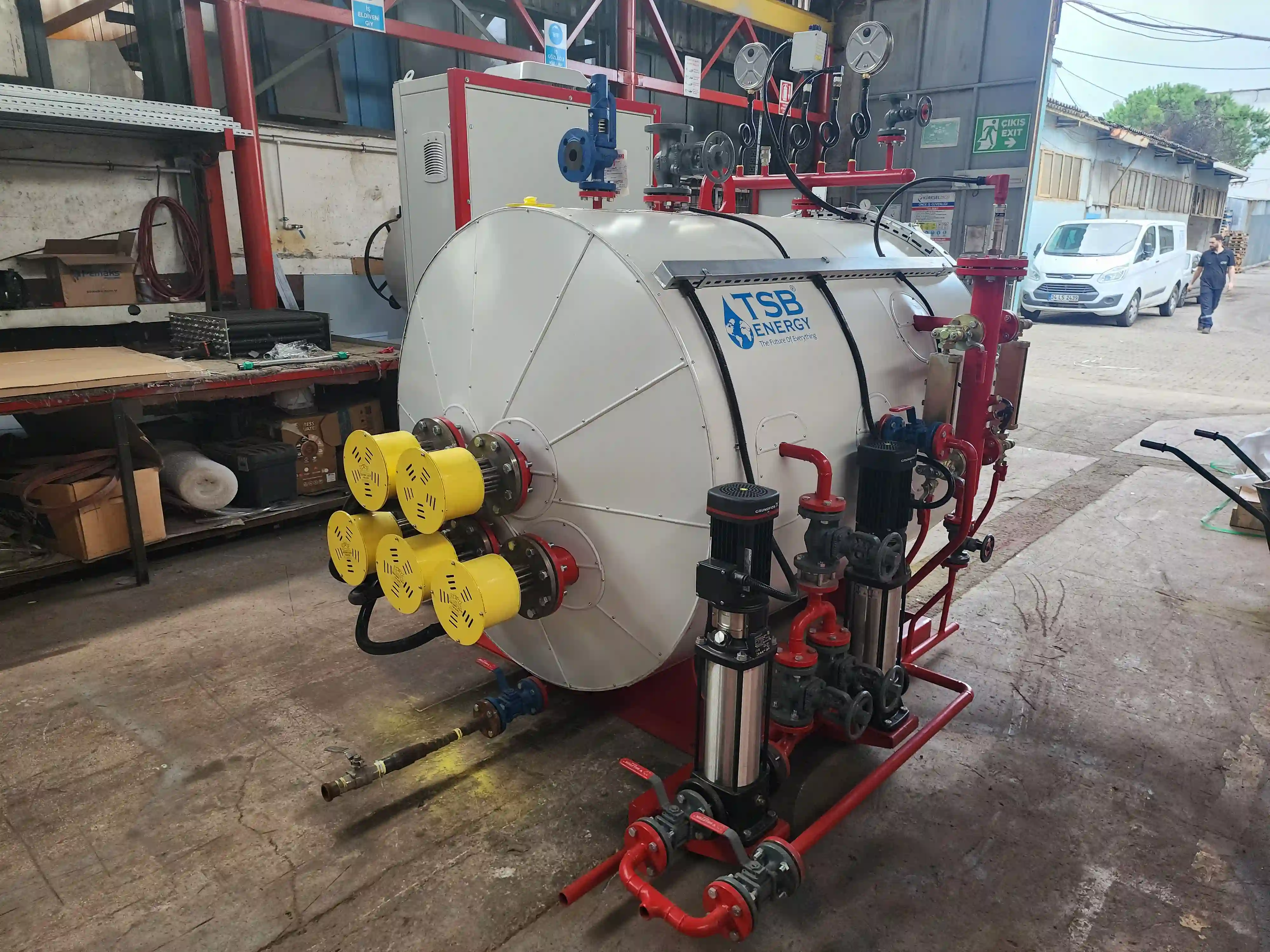

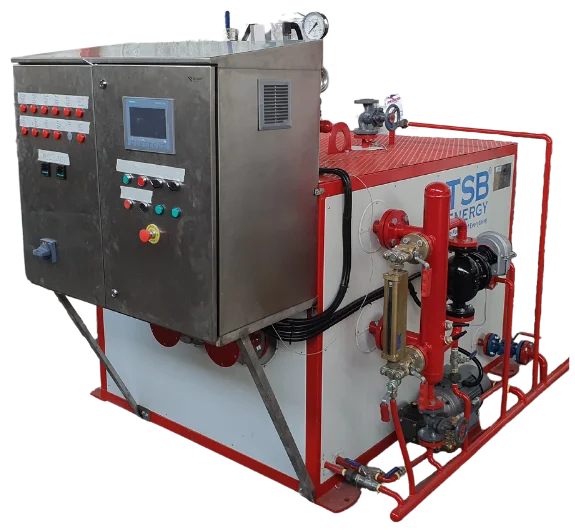

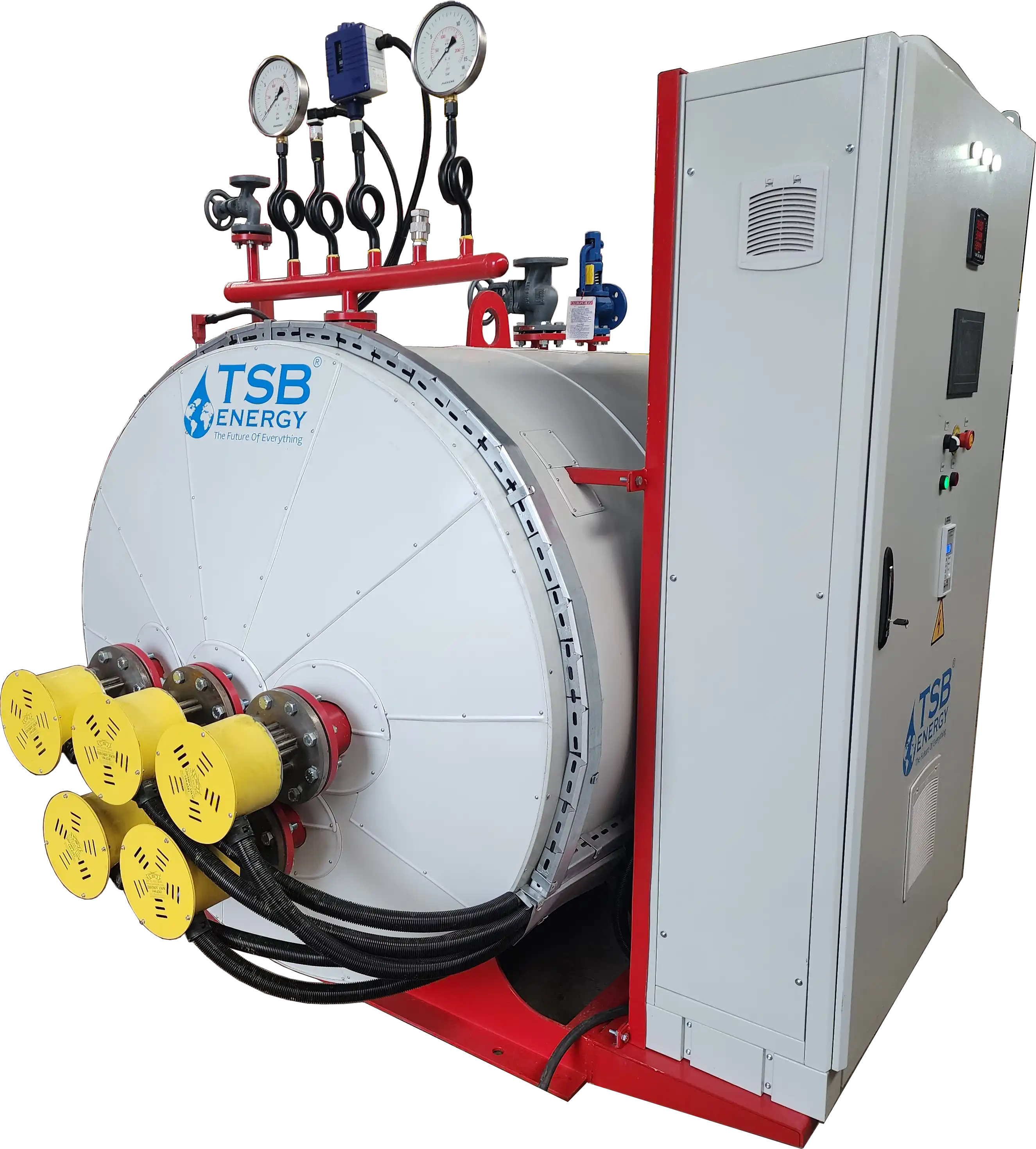

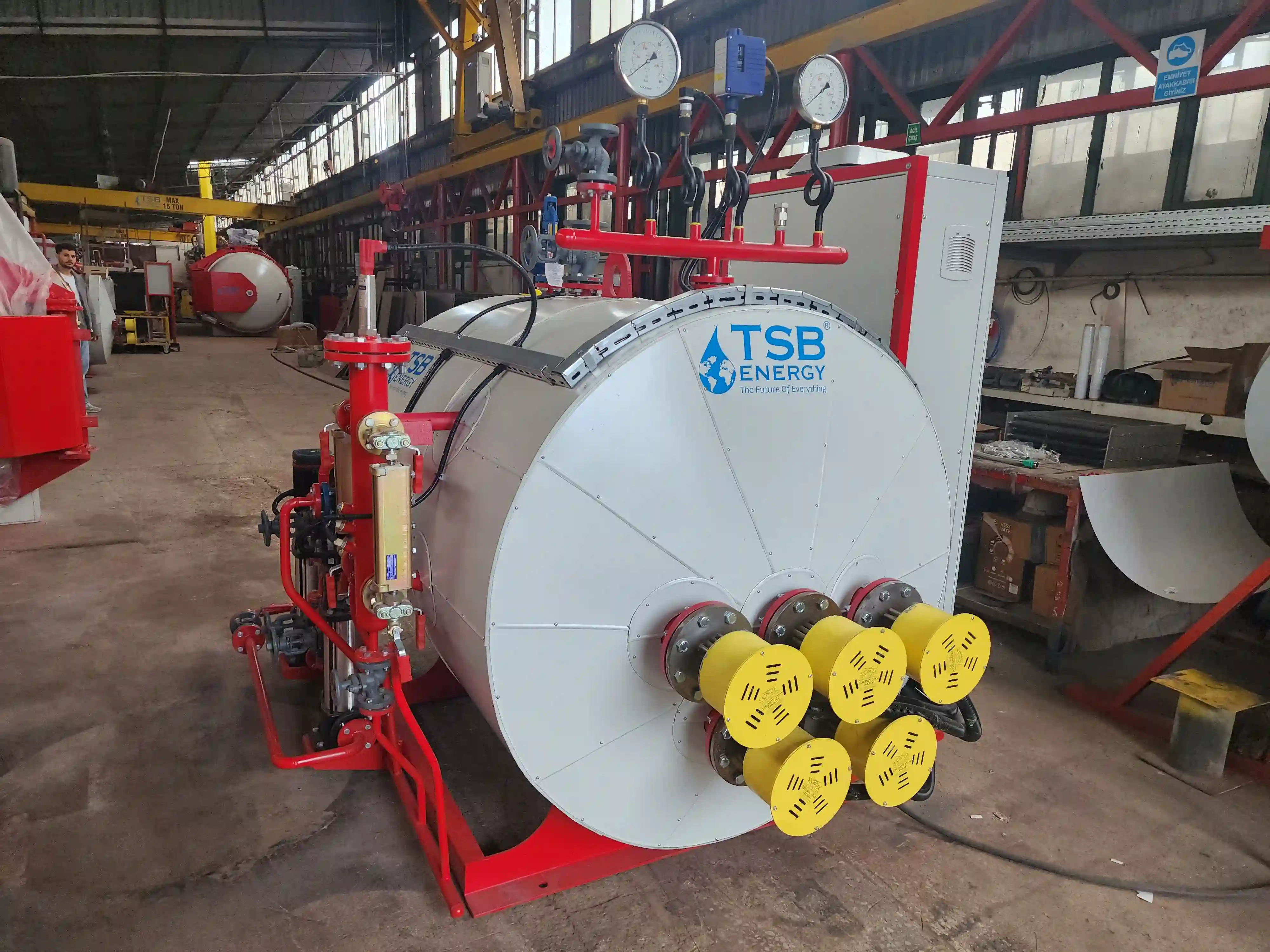

Elektrischer Dampfkessel

Vorteile des elektrischen Hygienedampfkessels;

• Sie wird betriebsfertig auf einem einzigen Fahrgestell geliefert. Es müssen nur noch Strom-, Speisewasser- und Dampfverbraucher angeschlossen werden.
• Bei Elektrokesseln entfallen Schornsteinsystem, Brenner, Brennstoffzufuhr und -lagerung, was Geld spart und den Platzbedarf reduziert.
• Im Vergleich zu einem herkömmlichen Kessel bieten sie ein kompaktes, einfaches Design, eine geringere Stellfläche und ein geringeres Gewicht.
• Einfache Installation und Inbetriebnahme. Es ist keine Belüftung erforderlich.
• Präzise Dampfdruckregelung
• Niedrige Wartungs- und Instandhaltungskosten
• Einfache Benutzeroberfläche mit dem Tsb Energy Kontrollsystem.
• Geringere Betriebskosten bei vierundzwanzig oder zweiundsiebzig Stunden unbeaufsichtigtem Betrieb
• Hohe Prozesssicherheit, Fernsteuerung ist möglich.
• Umwandlung in Wärmeenergie mit einem Wirkungsgrad von nahezu 100 %.
• Niedrige Betriebskosten lassen sich durch den Einsatz billiger oder erneuerbarer elektrischer Energie erreichen.
• Im Vergleich zu konventionellen Heizkesseln für fossile Brennstoffe hat er einen hervorragenden Wirkungsgrad, da er sofort mit maximaler Leistung auf die Spitzenleistung und mit minimaler Leistung auf die Mindestnutzung reagiert.
• Ein schnellerer Kaltstart ist möglich.
• Keine COx-, NOx- und SOx-Emissionen am Standort des Nutzers,
• Leiser Betrieb mit praktisch keiner Geräuschentwicklung,
• Kundenspezifische Softwarerevisionen für Ihr Unternehmen mit unserem Fachpersonal.
• Der Kessel kann optional mit einer SPS mit verschiedenen Kommunikationsprotokollen wie Modbus, Profibus, etc. ausgestattet werden, so dass eine Integration des Kessels in jeden industriellen Prozess möglich ist.

TSB ENERGY bietet zukunftsweisende, strombasierte Systemlösungen für Industriekessel. Der Fokus liegt dabei auf der Ressourcenschonung, der Reduzierung von CO2-Emissionen und dem verstärkten Einsatz klimafreundlicher Technologien.

Zum Einsatz kommt ein kompletter Edelstahl-Flansch-Widerstandsheizkörper nach DIN-Norm.
Das SSR-System treibt die Energieleistung proportional an.

Bei höherem Dampfbedarf oder schwankenden Dampflasten können mehrere Dampferzeuger in Reihe geschaltet werden (modular). Solche Mehrfachanlagen sind die richtige und wirtschaftliche Lösung.

Konstruktion: Unsere elektrischen Hygienedampfkessel werden gemäß EN 13445, Loyd-Regeln, TRD, DIN, EN, PED 2014/68/EC und ASME Section VIII Div 1 konstruiert und hergestellt. Alle elektrischen Komponenten sind UL-gekennzeichnet und gemäß den geltenden Anforderungen des National Electrical Code verdrahtet.

Der Kessel wird kompakt auf einem einzigen Chassis betriebsfertig geliefert. Es ist lediglich der Anschluss des Kessels an Strom, Speisewasser und Dampfverbraucher erforderlich.

Alle unsere elektrischen Widerstandskessel sind so ausgelegt, dass sie eine Überspannung von bis zu 10 % zulassen, ohne die Integrität der Schaltungskomponenten zu beeinträchtigen. Auch hier werden diese Widerstände durch SSR-Systeme gesteuert, um sowohl die Lebensdauer zu erhöhen als auch die Energie proportional zuzuführen. In dem System werden Incoloy-Elemente mit einem Druck von 70-75 wpsi verwendet.

Der SB-E SS-Kessel wurde durch die Kombination der besten verfügbaren Technologien entwickelt, um höchste Effizienz, Zuverlässigkeit und Flexibilität bei null Emissionen am Produktionsstandort zu erreichen.

Einfache Bedienung und Wartung: Die benutzerfreundliche PLC-HMI-Steuerungseinheit bietet einen einfachen Zugang zu den Komponenten. Durch die Vereinfachung von Betrieb und Wartung minimiert sie Ausfallzeiten und Betriebskosten. Dank der Ein-Knopf-Inbetriebnahme, der Selbstüberprüfung des Geräts und der Abschaltung des Systems bei möglichen Fehlern sowie einer Steuertafel mit zusammenfassenden Wartungsanweisungen mit Warnhinweisen entsprechend der Nutzungsdauer ist der Kesselbetrieb sehr zuverlässig und für den Kesselbetreiber verständlich geworden. Sauberer, rauchfreier, leiser, zuverlässiger Dampf wird mit einem Schalter erzeugt.

Alle Sicherheitseinrichtungen werden durch PLC überwacht. Im Falle eines Alarms werden die erforderlichen Sicherheitsmaßnahmen ergriffen. Die Kesselsteuerung wird vom Kesselbetreiber über die HMI durchgeführt. Aktive Alarme und vergangene Alarme werden über dieselbe HMI überwacht. Alarm- und Betriebsinformationen werden über digitale Kontakte (Trockenkontakt) an andere Systeme übertragen. Ferndatenerfassung und Informationen über den Kesselzustand sind über die Protokolle ModBus, Modbus TCP/IP und Profinet verfügbar.

Sicherheit: Sicherheit und Normen haben für uns oberste Priorität. Unsere Kessel sind mit fortschrittlichen Sicherheitsmerkmalen ausgestattet, wie z. B. Überdruckschutz, Inline-Wasserstandswächter, Temperaturüberwachung der Widerstandsfläche und Notabschaltmechanismen.

Material: Die Umhüllungen und Spiegel unserer Dampfkessel werden aus rostfreiem Stahlblech AISI304L oder AISI316L gemäß EN 10028-8 hergestellt, die Düsenrohre und Widerstandsmäntel werden aus gezogenen Rohren der Qualität AISI304L oder AISI316L gemäß EN 10216-7 hergestellt.

Wirkungsgrad: Die Elektrodampfkessel TSB ENERGY werden durch Heizelemente aus rostfreiem Stahl (mindestens AISI304) mit nahtlos gezogenen Rohren mit großer Heizfläche beheizt. Die Leistung der Heizelemente wird mit Hilfe von Festkörperrollen proportional geregelt. Der wichtigste Vorteil in Bezug auf die Energieeffizienz ist eine elektrische Leistung, die sofort entsprechend dem tatsächlichen Dampfbedarf während des Betriebszyklus moduliert wird.

Da die gesamte zugeführte elektrische Energie in Wärmeenergie umgewandelt wird (nur geringe Wärmeverluste durch Oberflächen werden abgezogen), wird ein Wirkungsgrad von nahezu 100 % erreicht.

Dank der präzisen Druckregelung mit mehreren Leistungsstufen kann der Kessel schnell auf Laständerungen reagieren. So kann er bei Bedarf schnelle Kaltstarts durchführen und die vorhandene Netzleistung voll ausnutzen.

Die 100 mm dicke, hochdichte Isolierung der Vorder- und Hintertür sorgt für einen geringen Wärmeverlust durch Abstrahlung. Die Wärmedämmung ist mit verzinktem und lackiertem DKP-Blech mit niedrigem Lambda-Wert abgedeckt. Die gesamte Isolierung besteht aus Materialien mit niedriger Leitfähigkeit und hoher Dichte.

Umweltfreundliches Design: Unsere emissionsfreien Elektrodampfkessel sind eine saubere Alternative zu herkömmlichen Systemen mit fossilen Brennstoffen und helfen Ihnen, Ihren CO2-Fußabdruck zu verringern und Ihre Ziele für die Klimaneutralität zu erreichen.

Um diese Ziele mit Industriekesseln zu erreichen, gibt es die Möglichkeit des Power-to-Heat: Überschüssiger Strom aus Produktionsspitzen wird genutzt, um Elektrokessel in industriellen und gewerblichen Anwendungen auf ökonomisch und ökologisch sinnvolle Weise zu betreiben.

Maßarbeit: Wir wissen, dass jede Produktion und jeder Prozess seine individuellen Unterschiede hat, und auf der Grundlage der Analyse Ihres Prozesses optimieren und passen wir unsere bewährten Geräte für Sie an.

Mit Elektrokesseln setzen Sie auf einen klimafreundlicheren Weg und bieten eine zukunftsorientierte Systemlösung.

Unsere Experten prüfen gemeinsam mit Ihnen Ihre Projektanforderungen und helfen Ihnen gerne bei Ihren Projekten. Sollten Sie weitere Fragen haben, zögern Sie bitte nicht, ein individuelles Beratungsgespräch anzufordern.

Was ist ein elektrischer Hygienedampfkessel?

Elektrische Hygienedampfkessel werden als geschlossene Druck- und Hygienebehälter bezeichnet, die bei der Dampferzeugung eingesetzt werden, wobei anstelle von fossilen Brennstoffen elektrische Energie als Energiequelle verwendet wird, mit Wasser als wärmeaufnehmender Flüssigkeit auf der einen Seite und wärmeabgebenden elektrischen Widerstandselementen (Widerstand) auf der anderen Seite.

Wann sollte man einen elektrischen Hygienedampfkessel verwenden?

Elektrodampfkessel werden dort eingesetzt, wo ausreichend elektrische Energie vorhanden ist oder wo es nicht möglich ist, die Abgase von Gas- oder Dieselbrennern abzuführen, wo eine offene Zündung verboten ist oder wo Brennstoffe wie Diesel oder Gas nicht verfügbar sind.

Angesichts des weit verbreiteten Einsatzes von Sonnenkollektoren und Windturbinen werden emissionsfreie Wärmeerzeugungsanlagen von Unternehmen bevorzugt. Da sie keine Rauchgasemissionen erzeugen, muss das Unternehmen keine Emissionsgebühren zahlen

Ideale Auswahl des Dampfkessels

In erster Linie sollte der Wirkungsgrad berücksichtigt werden. Der höchste Wirkungsgrad eines Dampfkessels liegt bei 80 % Lastzustand. Daher ist 1/5 der Leistung des auszuwählenden Dampfkessels das wichtigste Auswahlkriterium.

Wenn der Dampfbedarf des Unternehmens im Laufe des Tages zu stark schwankt, z. B. um das 1,5- bis 2-fache, sollte der Dampfkessel auf jeden Fall als redundant betrachtet werden, und der Ersatzdampfkessel sollte aktiviert werden und das Regime sollte sichergestellt werden, wenn der Dampfbedarf mit einem Rückschlagventil durch einen einzigen gemeinsamen Kollektor ausgeglichen wird. Die industrielle Bezeichnung für dieses System ist Kaskadenanlage.

Einsatzgebiete;

• In der pharmazeutischen Industrie zu Sterilisationszwecken
• Produktion von medizinischem und speziellem Saatgut
• In Autoklaven
• In chemischen Prozessen
• In der Lebensmittelindustrie (Herstellung von Saft, Nudeln, Käse und Milchprodukten sowie Großbäckereien),
• auch bei der Sterilisation verwendet.
• Düngemittelindustrie
