Chaudières électriques à fluide thermique

Avantages de la chaudière électrique à huile thermique ;

• Propre, sans fumée, silencieux, 0 émission, l'huile chaude fiable est produite avec un interrupteur.
• Le système de cheminée, le brûleur, l'alimentation en combustible et le stockage ne sont plus nécessaires, ce qui permet d'économiser de l'argent et de réduire l'encombrement.
• Par rapport à une chaudière classique, elles offrent une conception compacte et simple, un encombrement et un poids moindres.
• Installation et mise en service simples. Aucune ventilation n'est nécessaire.
• On utilise des résistances chauffantes à brides conformes aux normes DIN.
• Avec le système SSR, la puissance énergétique est pilotée de manière proportionnelle.
• Grande fiabilité des processus, contrôle à distance
• Conversion en énergie thermique avec un rendement proche de 100 %.
• Faibles coûts d'exploitation grâce à l'utilisation d'une énergie électrique bon marché ou renouvelable
• Sa réponse instantanée à la traction de pointe avec une puissance maximale et sa réponse à l'utilisation minimale avec une puissance minimale par rapport aux chaudières conventionnelles à combustible fossile constituent principalement un excellent rendement.
• Un démarrage à froid plus rapide est possible,
• Il n'y a aucune émission de COx, NOx et SOx sur le site de l'utilisateur.
• Fonctionnement silencieux avec pratiquement aucune émission de bruit
• Révision du logiciel en fonction du client avec notre équipe d'experts, spécifique à votre entreprise.
• La chaudière peut être équipée en option d'un automate programmable avec différents protocoles de communication tels que Modbus, Profibus, etc., ce qui permet d'intégrer la chaudière dans n'importe quel processus industriel.

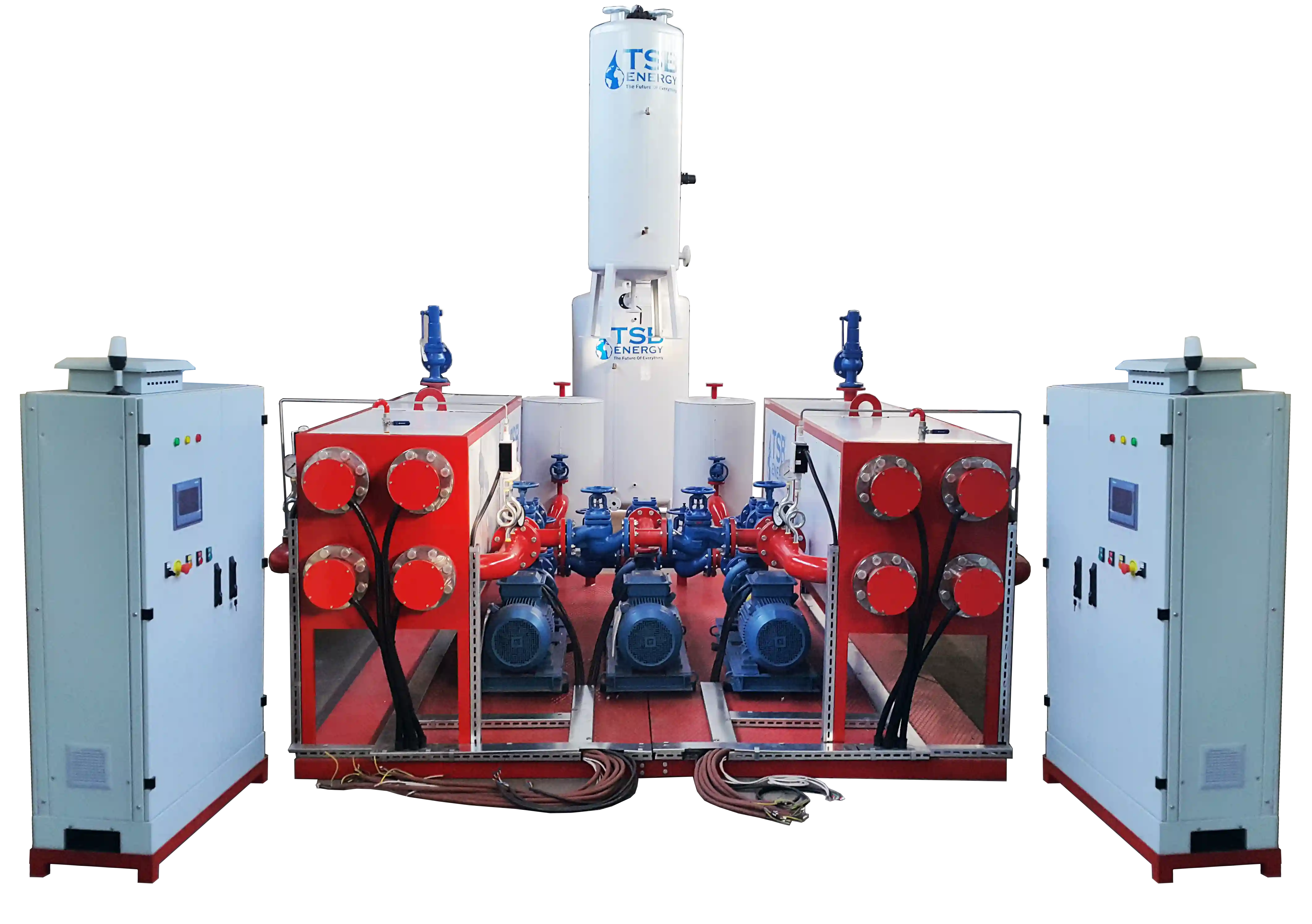

En cas de forte demande d'huile chaude ou de charges thermiques fluctuantes, plusieurs producteurs d'huile chaude peuvent être connectés en série (modulaire). Les systèmes multiples de ce type sont la solution adéquate et économique.

Le développement de chaudières électriques industrielles est devenu essentiel pour faire face à la pollution environnementale actuelle. L'accord de Paris stipule clairement que le réchauffement climatique ne doit pas dépasser 1,5 degré Celsius. C'est pourquoi les sources d'énergie utilisées pour produire de l'électricité ont beaucoup évolué au cours des dix dernières années, les autorités de chaque pays mettant en œuvre des politiques visant à encourager et à soutenir une transition énergétique rapide. Les chaudières industrielles à chauffage électrique sont devenues un outil indispensable pour répondre au double défi de l'optimisation énergétique et de la décarbonisation. A l'heure où l'éolien, l'hydraulique et le nucléaire peuvent fournir de l'électricité sans produire de CO2, NOx et SOx, les chaudières électriques sont devenues une bonne option environnementale.

TSB ENERGY propose des solutions de systèmes électriques orientées vers l'avenir pour les chaudières industrielles. L'accent est mis sur la préservation des ressources, la réduction des émissions de CO2 et l'utilisation accrue de technologies respectueuses du climat.

Principe de fonctionnement: Pendant que l'huile thermique circule à une vitesse continue de 1,5 à 2 m/s à travers les tuyaux conçus dans une construction horizontale de manière à ce qu'il n'y ait pas de point stagnant dans le flux turbulent, la température de l'huile thermique est augmentée jusqu'à la plage de température souhaitée grâce à l'énergie thermique reçue des résistances électriques et l'huile chaude est obtenue à la température souhaitée.

Conception: Nos chaudières électriques à huile chaude sont conçues et fabriquées dans une construction horizontale sous la forme d'une tuyauterie de manière à ce qu'il n'y ait pas de point stagnant dans un écoulement turbulent, conformément aux normes DIN 4754, EN13445, règles de Loyd, TRD, DIN, EN, PED 2014/68/EC et ASME Section VIII Div 1. Tous les composants électriques sont étiquetés UL et câblés conformément aux exigences du Code national de l'électricité en vigueur.

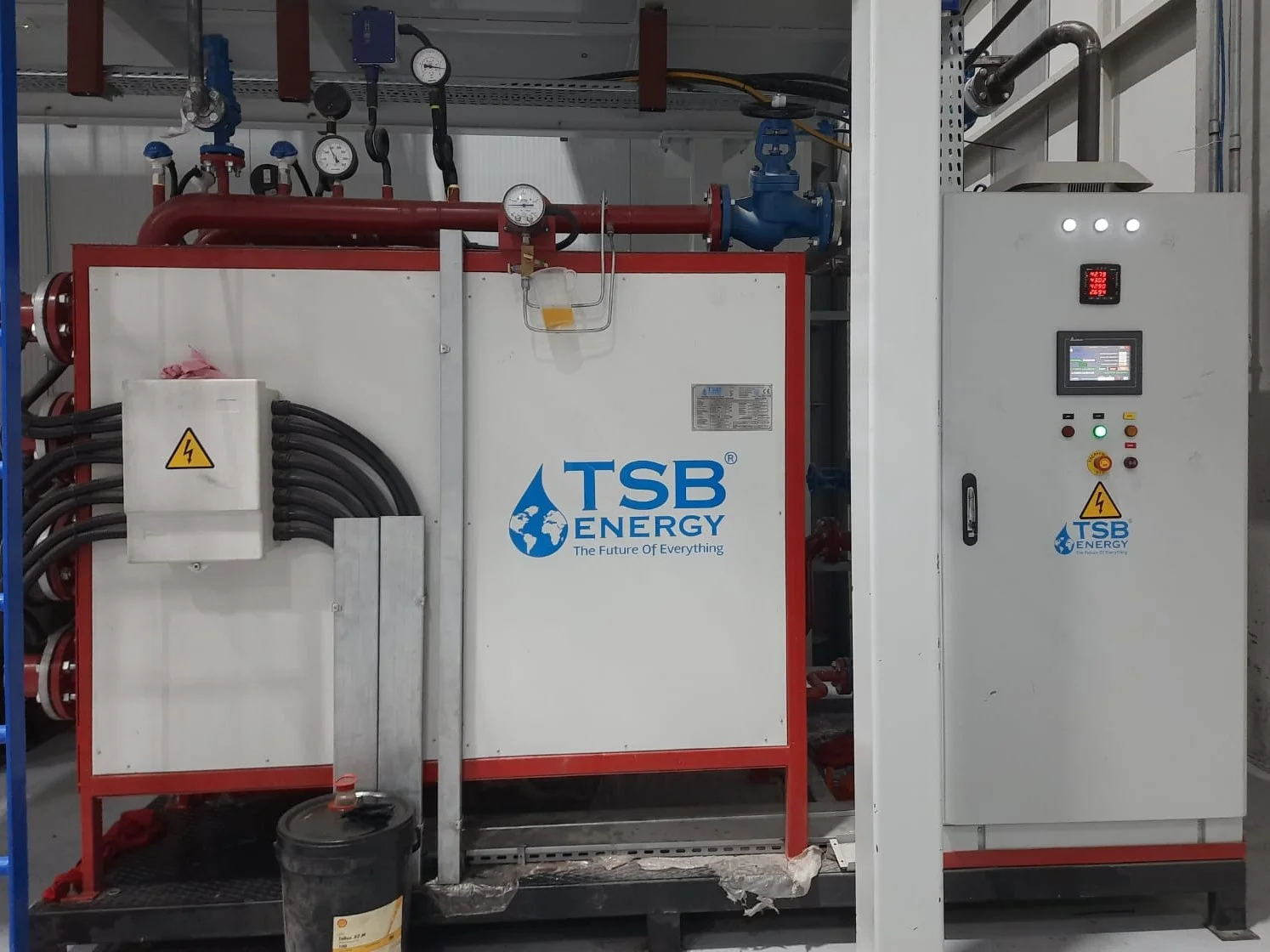

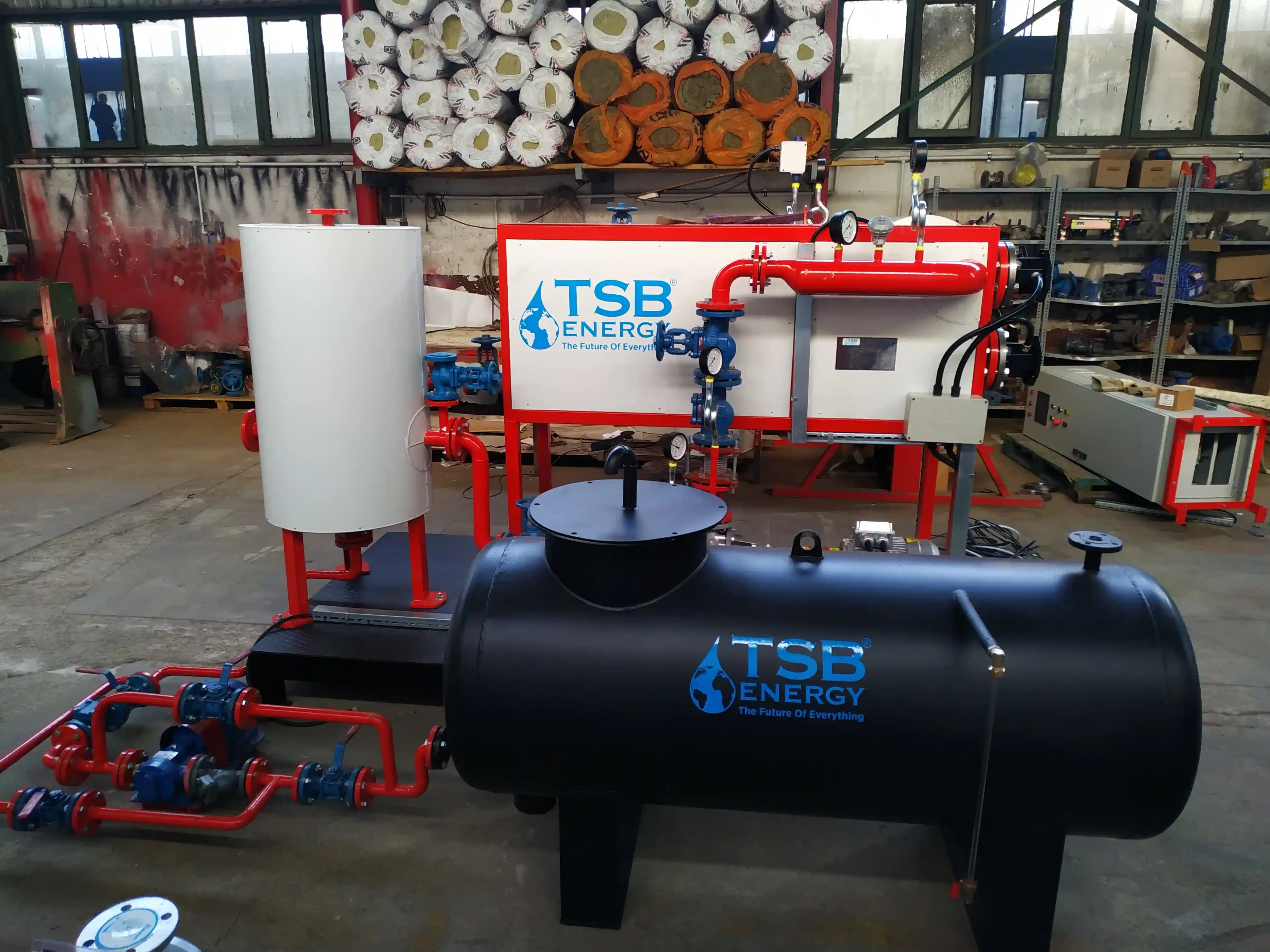

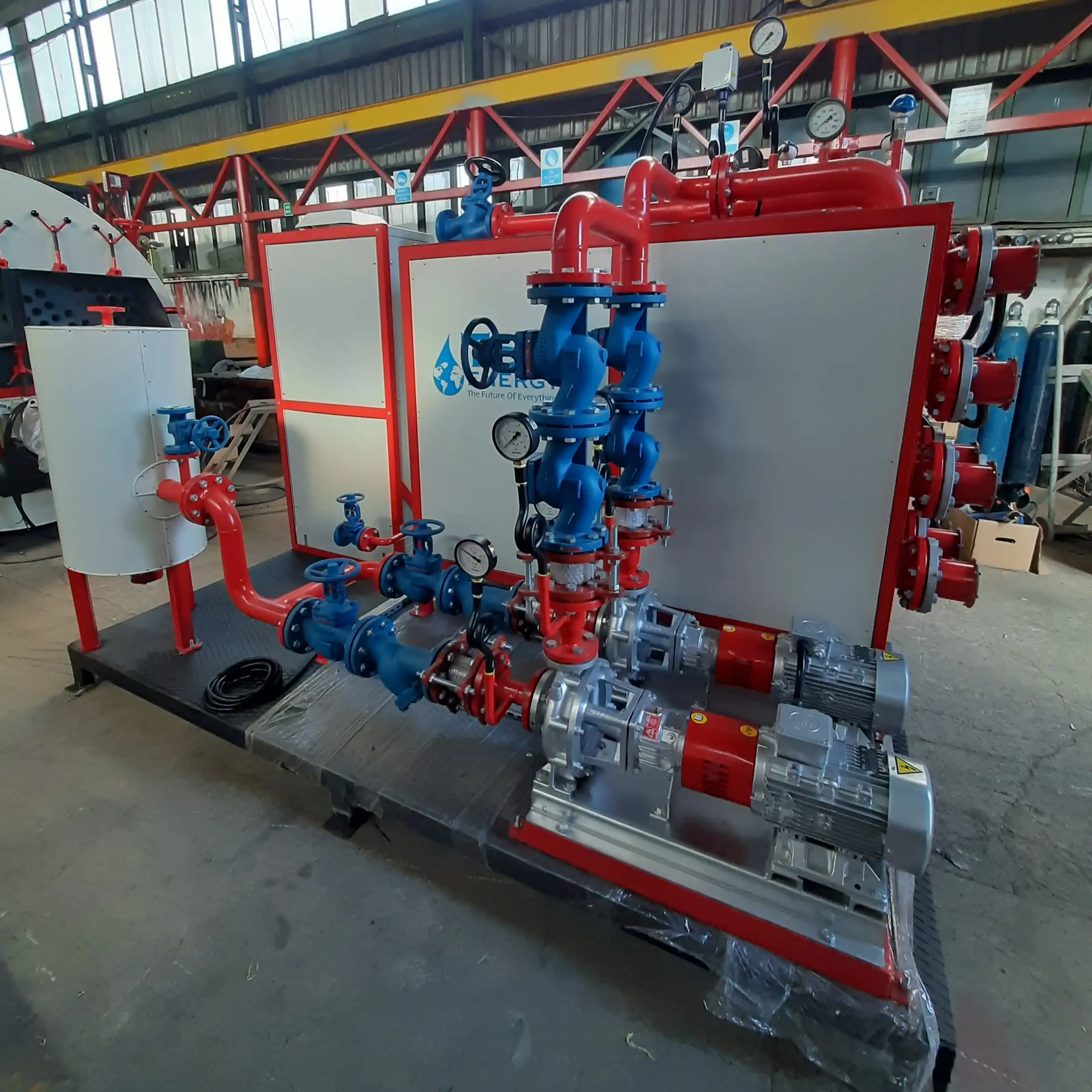

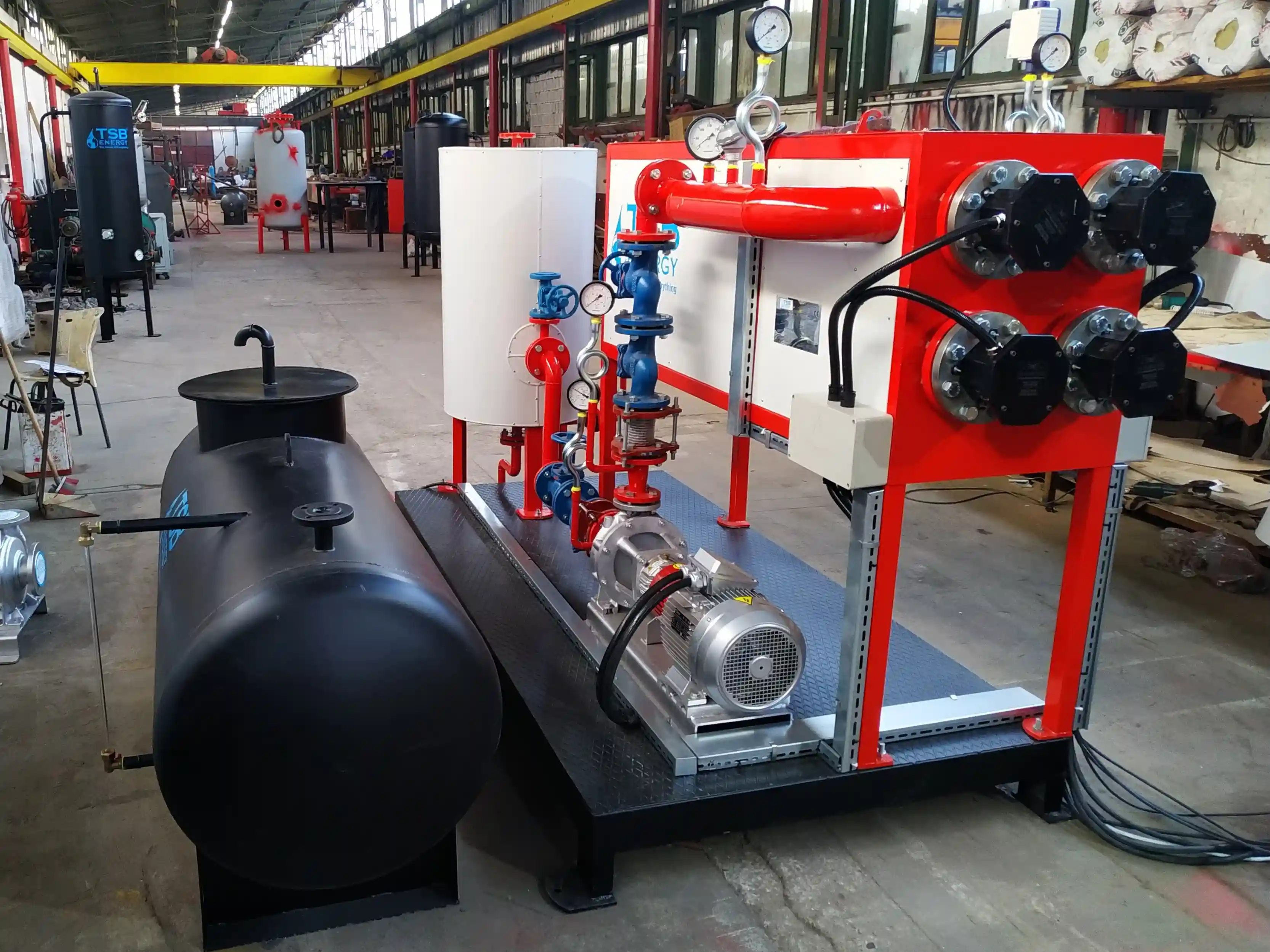

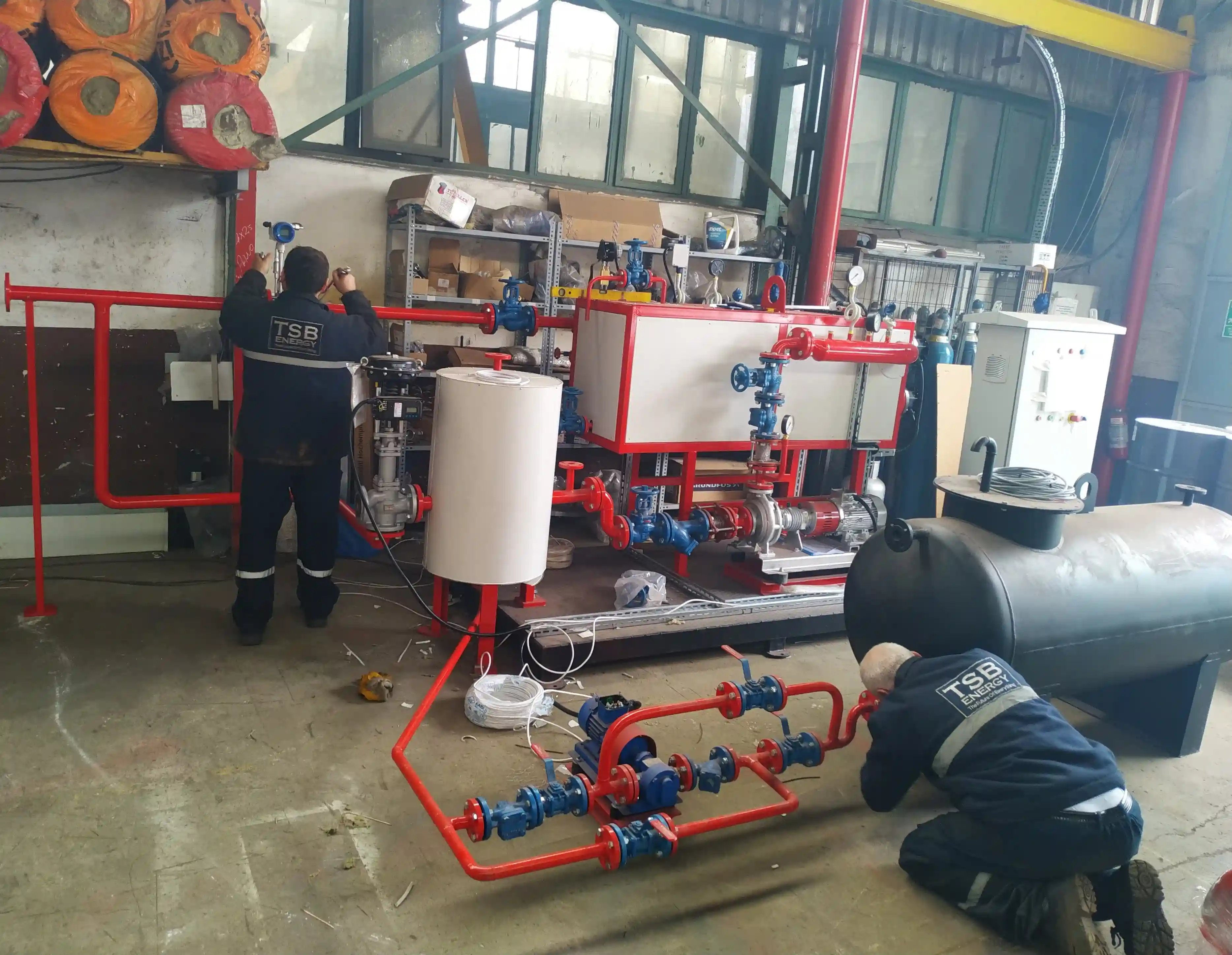

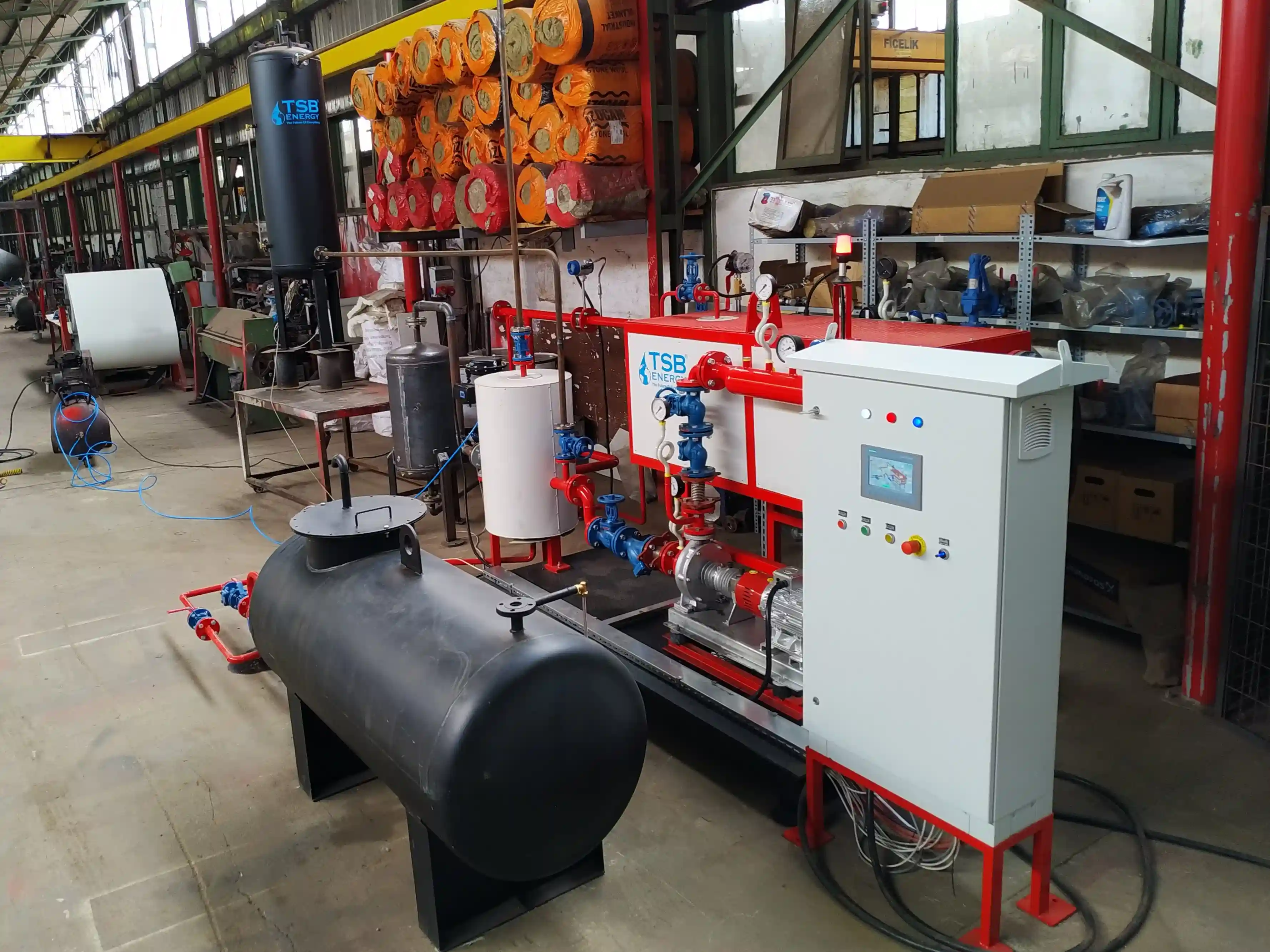

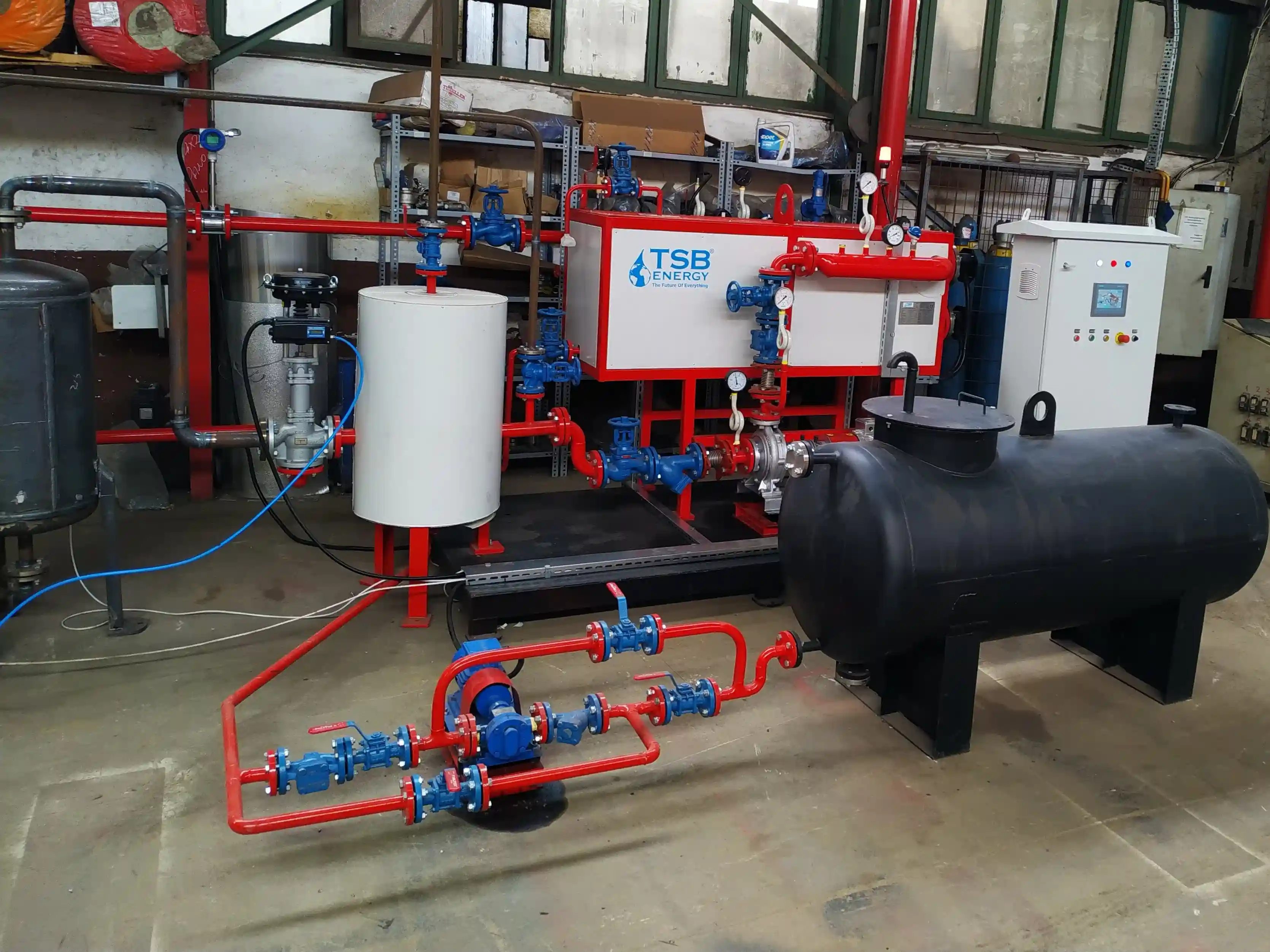

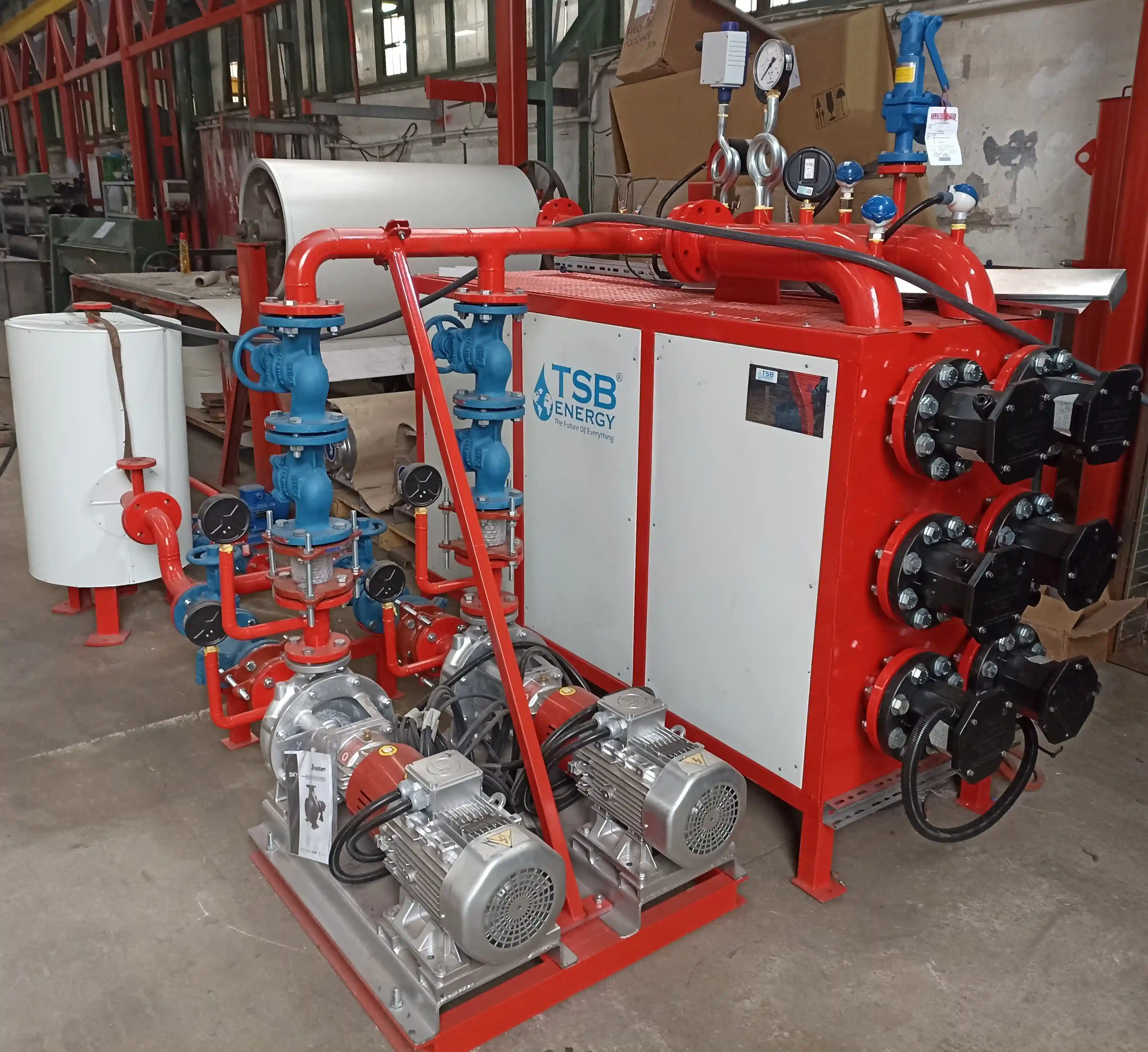

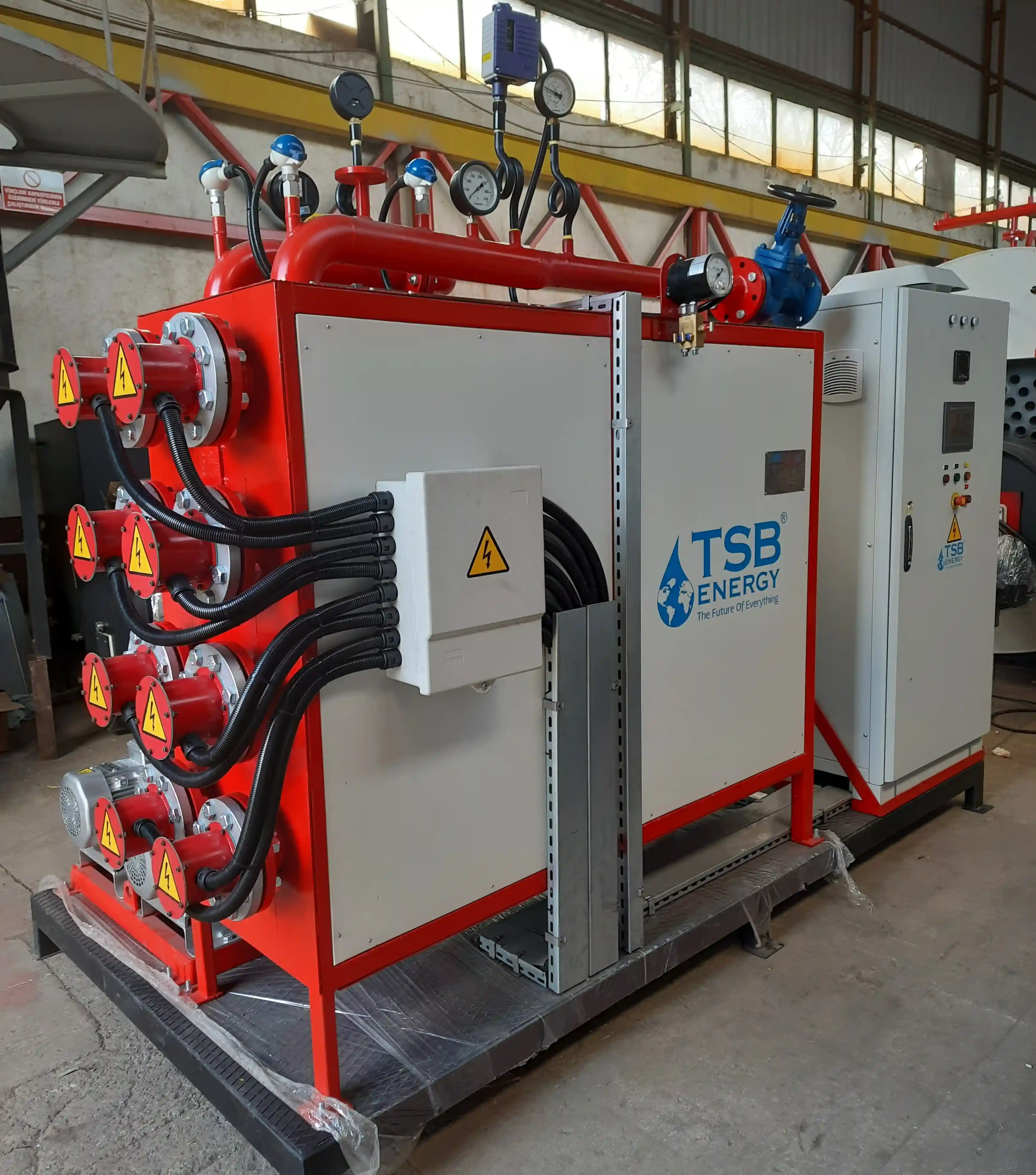

La chaudière est livrée prête à fonctionner en tant qu'unité compacte sur un seul châssis. La seule opération à effectuer est le raccordement de la chaudière électrique à huile thermique à l'installation électrique et à l'installation d'huile thermique.

Toutes nos chaudières électriques à résistance sont conçues pour permettre des conditions de surtension jusqu'à 10 % sans affecter l'intégrité des composants du circuit, et ces résistances sont contrôlées par des systèmes SSR à la fois pour augmenter la durée de vie et pour fournir de l'énergie de manière proportionnelle. Des éléments gainés en Incoloy 70-75 wpsi sont utilisés dans le système.

Facilité d'utilisation et d'entretien: Des commandes conviviales et un accès facile aux composants simplifient l'exploitation et la maintenance, minimisant ainsi les temps d'arrêt et les coûts d'exploitation. L'utilisation d'un bouton, l'autocontrôle de l'appareil et l'arrêt du système en cas d'erreur, un panneau avec des instructions d'entretien sommaires et des avertissements en fonction de la durée d'utilisation sont devenus très fiables et compréhensibles pour l'opérateur de la chaudière.

Tous les dispositifs de sécurité sont contrôlés par un automate. Les mesures de sécurité nécessaires sont prises en cas d'alarme. Le contrôle de la chaudière à huile chaude est effectué par l'opérateur de la chaudière via l'IHM. Les alarmes actives et les alarmes passées sont surveillées par la même IHM. Les informations relatives aux alarmes et au fonctionnement sont transmises à d'autres systèmes par l'intermédiaire de contacts numériques (contacts secs). L'acquisition de données à distance et les informations sur l'état de la chaudière sont disponibles via les protocoles ModBus, Modbus TCP/IP et Profinet.

La sécurité: La sécurité et les normes sont notre priorité absolue. Nos chaudières électriques à huile thermique sont équipées de dispositifs de sécurité avancés tels que la protection contre les surpressions, le contrôle en ligne du niveau d'huile et du débit, la surveillance de la température de la surface de résistance et les mécanismes d'arrêt d'urgence.

Matériau: Nos chaudières à huile chaude sont fabriquées à partir de feuilles de chaudière P355GH conformément à la norme EN 10028-2. Les tubes de chaudière et de buse sont fabriqués à partir de tubes de chaudière étirés en acier P235GH ou P265GH conformément à la norme EN 10216-2. Les chaudières électriques à mazout TSB ENERGY sont chauffées avec des résistances en acier inoxydable de qualité AISI304 au minimum, avec des tubes étirés sans soudure ayant une grande surface de chauffe.

Efficacité: La puissance des éléments chauffants est régulée en continu au moyen de rouleaux à semi-conducteurs. L'un des avantages en termes d'efficacité énergétique est l'ajustement à la volée de la puissance électrique modulée en fonction de la demande réelle d'énergie thermique pendant le cycle de fonctionnement.

Comme toute l'énergie électrique entrante est convertie en énergie thermique (seules les petites pertes de chaleur causées par les surfaces sont déduites), un rendement proche de 100 % est atteint.

L'isolation des portes avant et arrière, d'une épaisseur de 100 mm et d'une grande densité, permet de réduire les pertes de chaleur par rayonnement. L'isolation thermique est recouverte d'une tôle DKP galvanisée et peinte à faible valeur lambda. Tous les isolants ont une faible conductivité et des matériaux de haute densité.

Conception respectueuse de l'environnement : Nos chaudières électriques à huile thermique à zéro émission offrent une alternative plus propre aux systèmes traditionnels à combustible fossile, vous aidant à réduire votre empreinte carbone et à atteindre vos objectifs de neutralité carbone.

Personnalisation : Nous savons que chaque production et chaque processus présentent des différences individuelles. Sur la base de l'analyse de votre processus, nous optimisons et personnalisons nos dispositifs éprouvés pour vous.

Grâce à son personnel spécialisé, notre entreprise conçoit et fabrique les dispositifs de chauffage industriel électrique les plus efficaces et les moins exigeants en termes d'entretien, adaptés à tous les processus, et les soutient jusqu'aux services d'entretien en cours d'exploitation. Les chaudières électriques vous placent sur une voie plus respectueuse du climat et constituent une solution système pour l'avenir.
Nos experts se feront un plaisir de vous aider et de vous soutenir dans vos projets. Si vous avez d'autres questions, n'hésitez pas à demander un entretien individuel avec un expert.
Nos experts examineront avec vous les exigences de votre projet afin de trouver la solution idéale.

Qu'est-ce qu'une chaudière électrique à huile thermique ?

Les cuves pressurisées fermées dont les surfaces sont constituées d'un côté d'huile thermique comme fluide récepteur de chaleur et de l'autre côté d'éléments de résistance électrique (résistance) générateurs de chaleur sont appelées chaudières électriques à huile chaude.

Quand utiliser une chaudière électrique à huile thermique ?

Les chaudières électriques à mazout sont utilisées dans les régions où l'énergie électrique est suffisante ou lorsqu'il n'est pas possible d'éliminer les gaz d'échappement des brûleurs à gaz ou à diesel, lorsque l'allumage à l'air libre est interdit ou lorsque des combustibles tels que le diesel ou le gaz ne sont pas disponibles.

Dans les procédés industriels nécessitant des températures élevées (max. 415 °C), la vapeur ou l'eau surchauffée peuvent être utilisées comme caloporteur pour atteindre ces températures, mais une température élevée de 350 °C peut être atteinte à une pression de 170 bar. Les installations fonctionnant à des pressions très élevées ont non seulement des coûts d'installation initiaux élevés, mais aussi des coûts de maintenance élevés : le risque de destruction augmente en conséquence.

L'utilisation d'huiles thermiques, qui peuvent rester intactes jusqu'à 350/400 °C à la pression atmosphérique, en tant que caloporteurs, élimine les inconvénients susmentionnés et présente de grands avantages.

Avec la généralisation des panneaux solaires et des éoliennes, les dispositifs de production de chaleur sans émissions sont privilégiés par les entreprises.

Avantages des systèmes à huile thermique par rapport aux autres systèmes de chauffage ;

• Il peut atteindre des températures allant jusqu'à 350 °C à la pression atmosphérique (il n'y a dans le système qu'une pression créée par la pompe de circulation. Celle-ci ne dépasse pas un maximum de 10 bars).
• L'huile thermique ne provoque pas de corrosion dans l'installation, le serpentin de la chaudière et les collecteurs.
• Dans la chaudière, il n'y a pas de problèmes tels que la pierre de chaudière, la calcification.
• Aucun traitement (conditionnement) n'est appliqué à l'huile thermique.
• Il n'y a pas de gel dans l'installation dans des conditions climatiques normales.
• Jusqu'à 415 °C, il existe une large plage de réglage. Toutefois, si des températures plus élevées sont requises dans les chaudières à vapeur, vous ne pouvez jamais dépasser la pression de fonctionnement.
• Si nécessaire, de l'eau chaude, de l'eau bouillante et de la vapeur peuvent être produites (indirectement) à l'aide d'huile chaude.

Inconvénients des systèmes à huile thermique par rapport aux autres systèmes de chauffage ;

• Le coût de l'huile thermique à verser dans le système est élevé.
• En cas de perforation ou de fuite de mazout dans la chaudière, il y a un risque d'incendie (le mazout est une substance inflammable).
• L'huile thermique contenue dans le système perd ses propriétés naturelles en subissant un "craquage" à haute température. Des parties de bitume adhèrent aux surfaces de chauffe et réduisent les propriétés de transfert de chaleur. Elles peuvent également mettre en danger la chaudière à terme.
• Lorsque la température de l'huile thermique augmente, elle commence à s'oxyder et à perdre ses propriétés naturelles au contact de l'oxygène (air) et, après un court laps de temps, une couche de sédiments s'accumule sur les surfaces chauffantes.
• Au fil du temps, lorsque l'huile thermique commence à perdre ses propriétés naturelles, il peut s'avérer nécessaire de remplacer l'huile du système.
• La capacité d'absorption de la chaleur (transfert de masse) de l'huile thermique n'est pas aussi élevée que celle de l'eau. Comme dans l'eau, la circulation naturelle n'est pas facile pendant le chauffage.  C'est pourquoi la circulation forcée est obligatoire dans les chaudières à huile chaude. Il ne doit pas y avoir de point de stagnation dans l'huile thermique de la chaudière et un écoulement turbulent doit se produire. La vitesse de l'huile thermique dans la chaudière est d'environ 1,5 à 3 m/sec.
• Bien qu'il n'y ait pas de pression dans les systèmes à huile chaude, les raccords (vannes, clapets anti-retour, soupapes de sécurité, etc.) utilisés doivent être en acier moulé de classe PN25 ou supérieure, et les pompes de circulation doivent également avoir des corps en acier moulé.

Domaines d'utilisation ;

• Récipients à double enveloppe pour procédés
• Autoclaves
• Procédés chimiques
• Dans l'industrie alimentaire (production de jus, de pâtes, de fromage et de produits laitiers, ainsi que dans les grandes boulangeries), il est également utilisé pour la stérilisation.
• Industrie des engrais
• Vulcanisation des produits en caoutchouc
• Dans l'industrie pharmaceutique à des fins de stérilisation
• Industrie des matériaux de construction
• Industrie du papier
• Raffineries
• Il est utilisé dans des domaines tels que la transformation du bois (façonnage du bois).
• Protection contre le gel.
