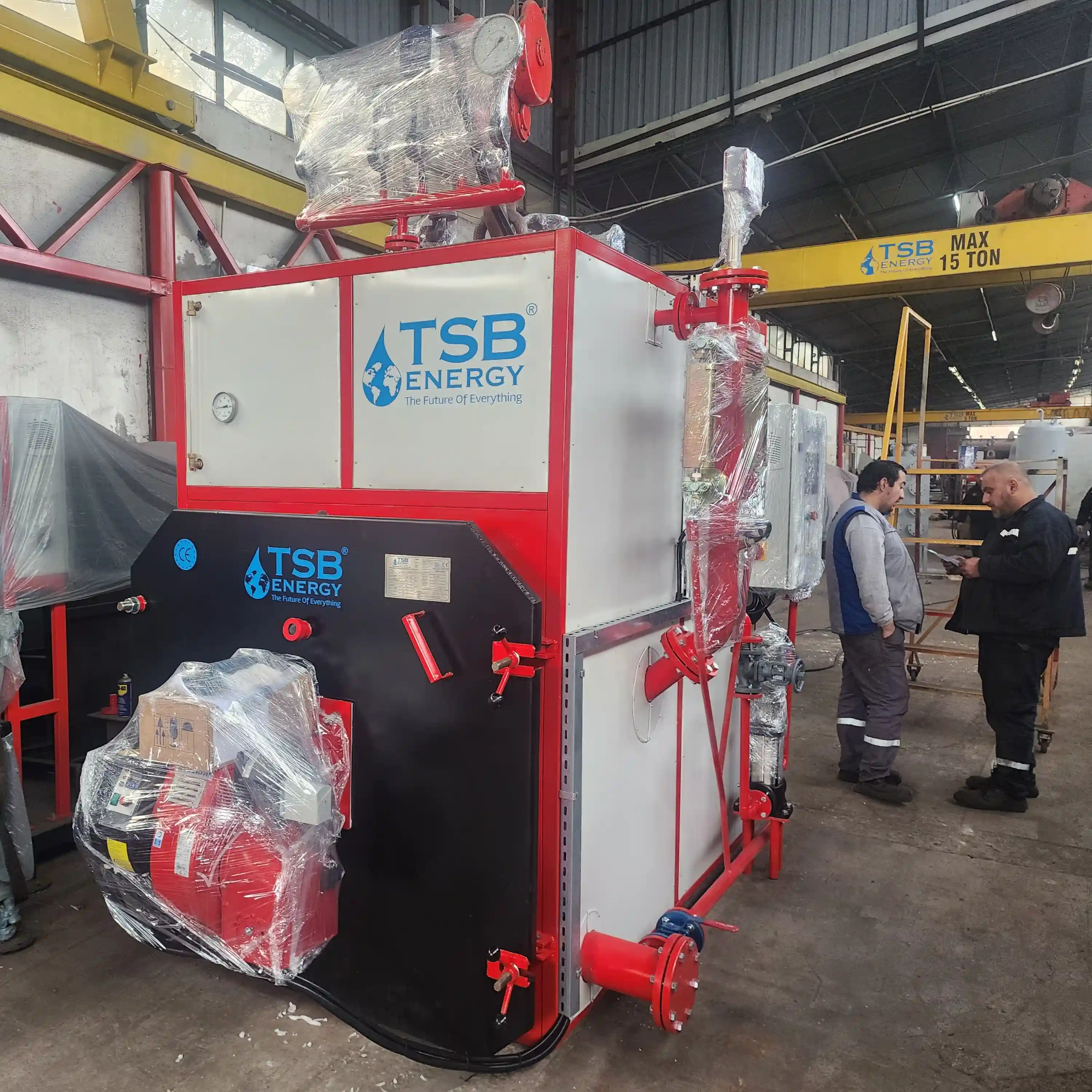

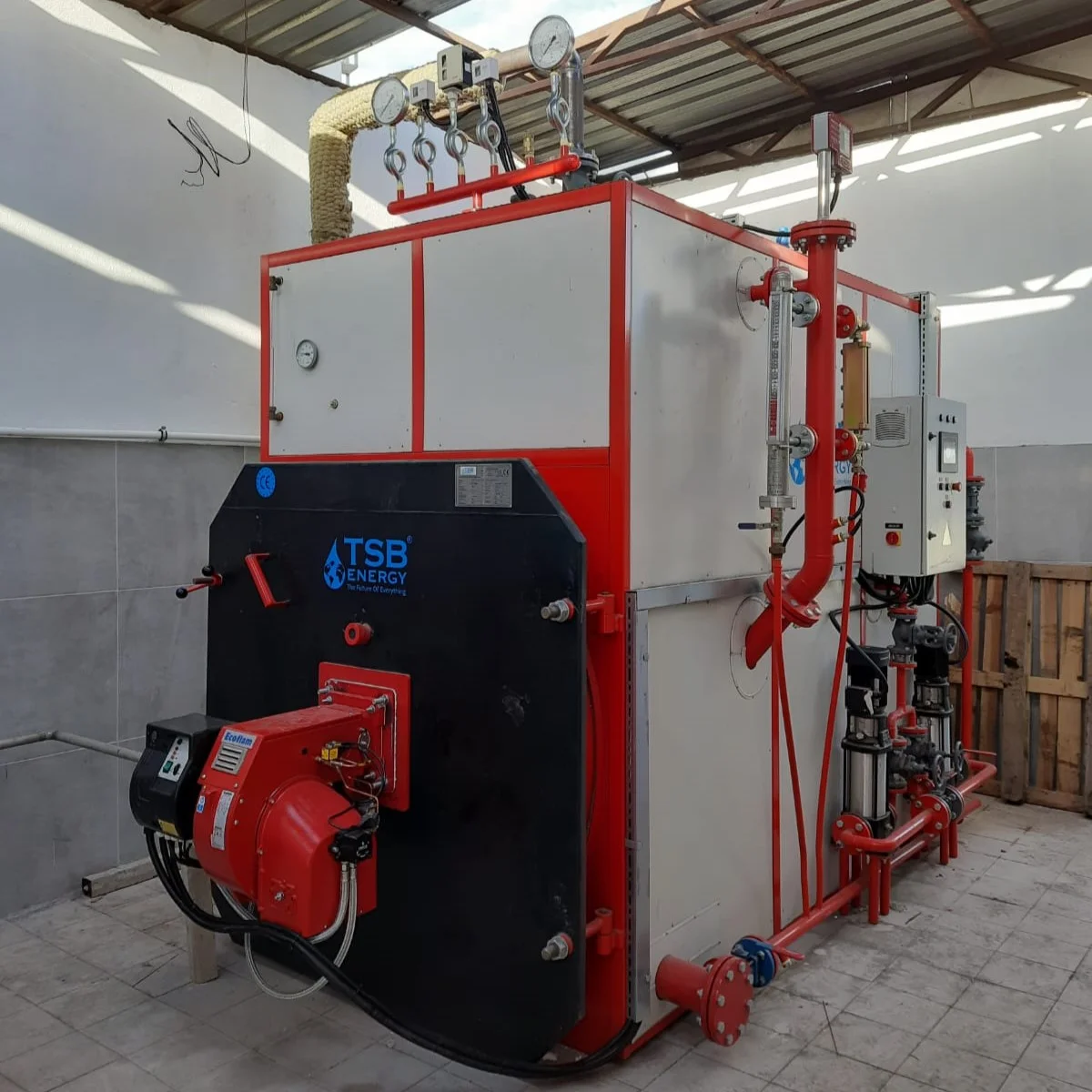

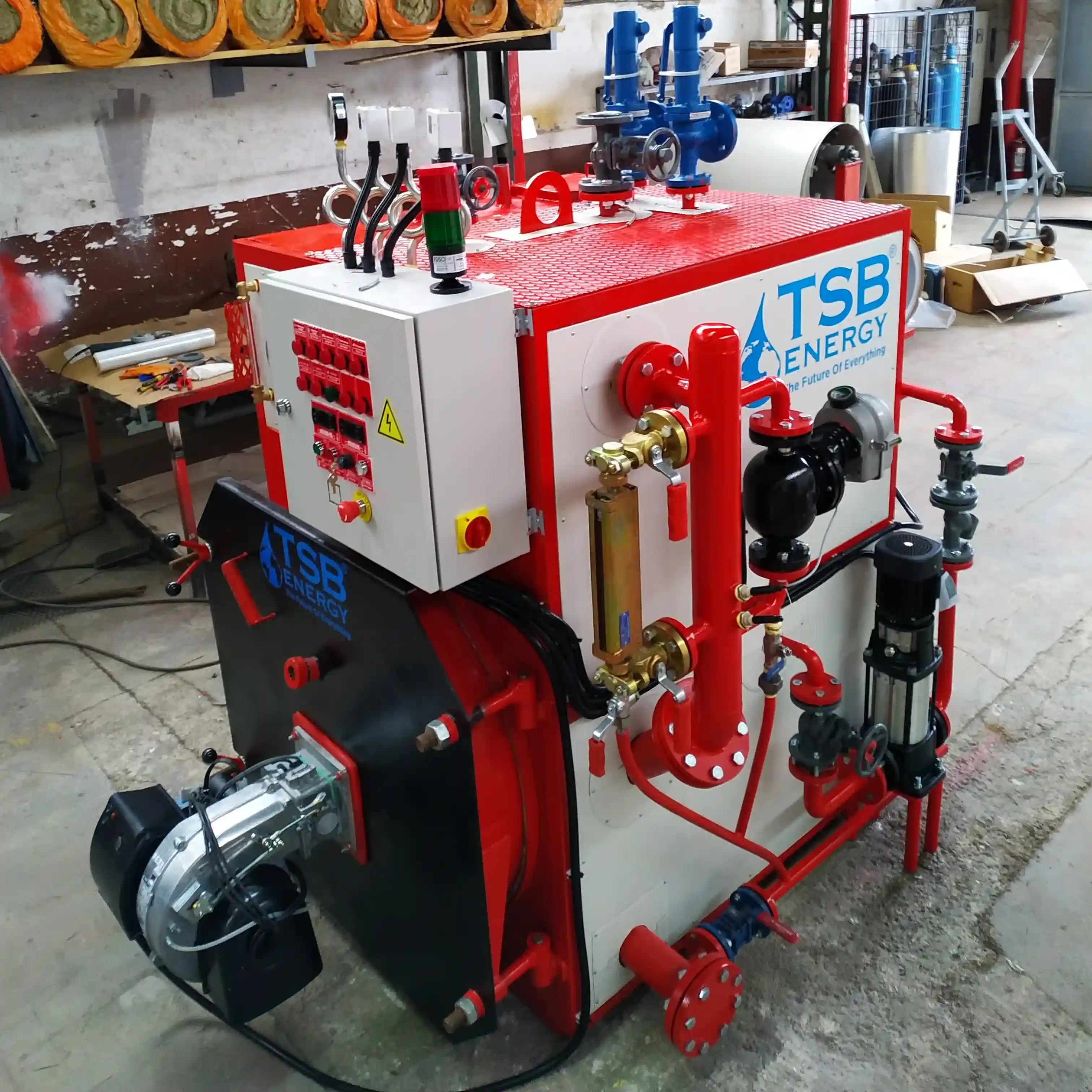

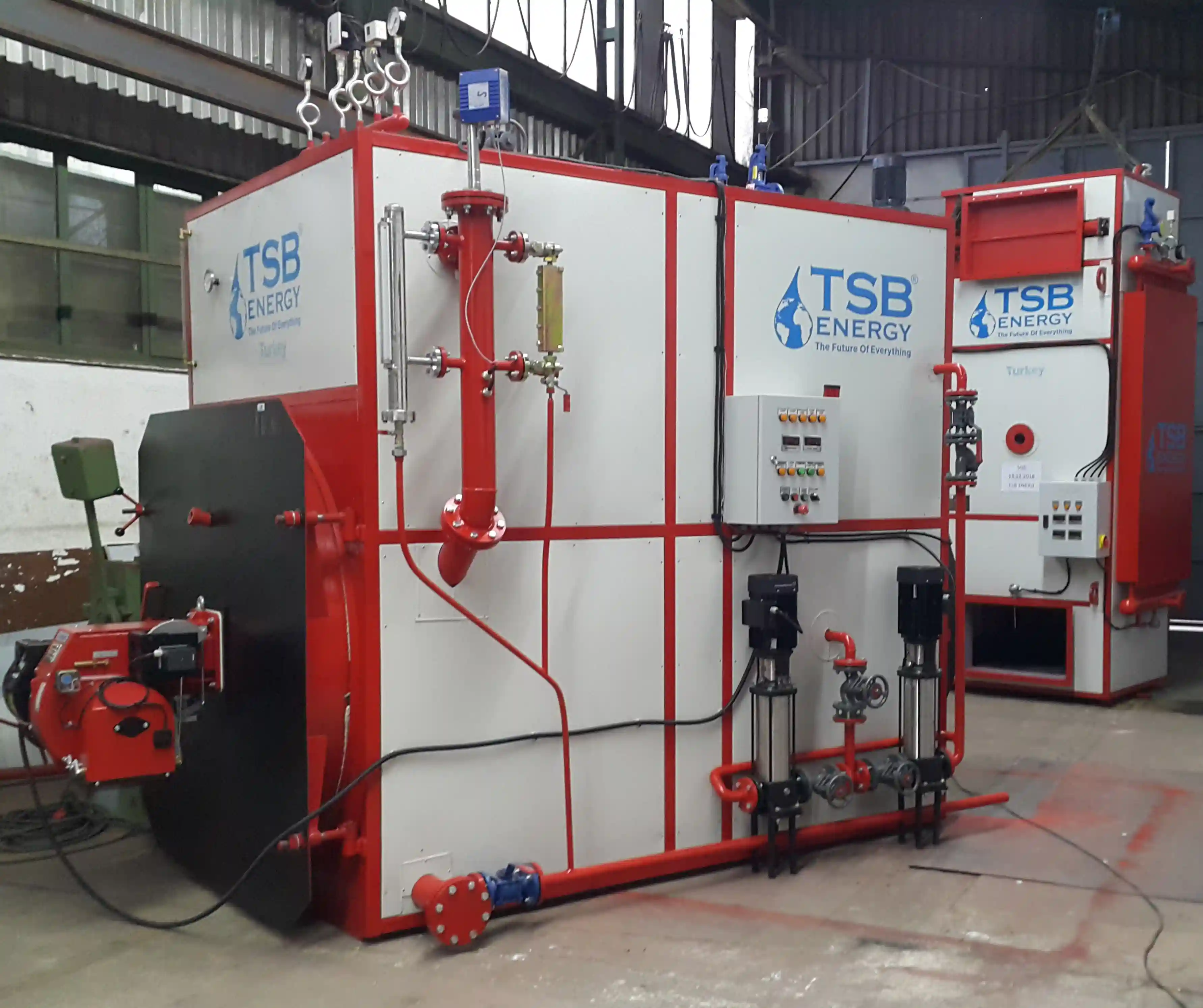

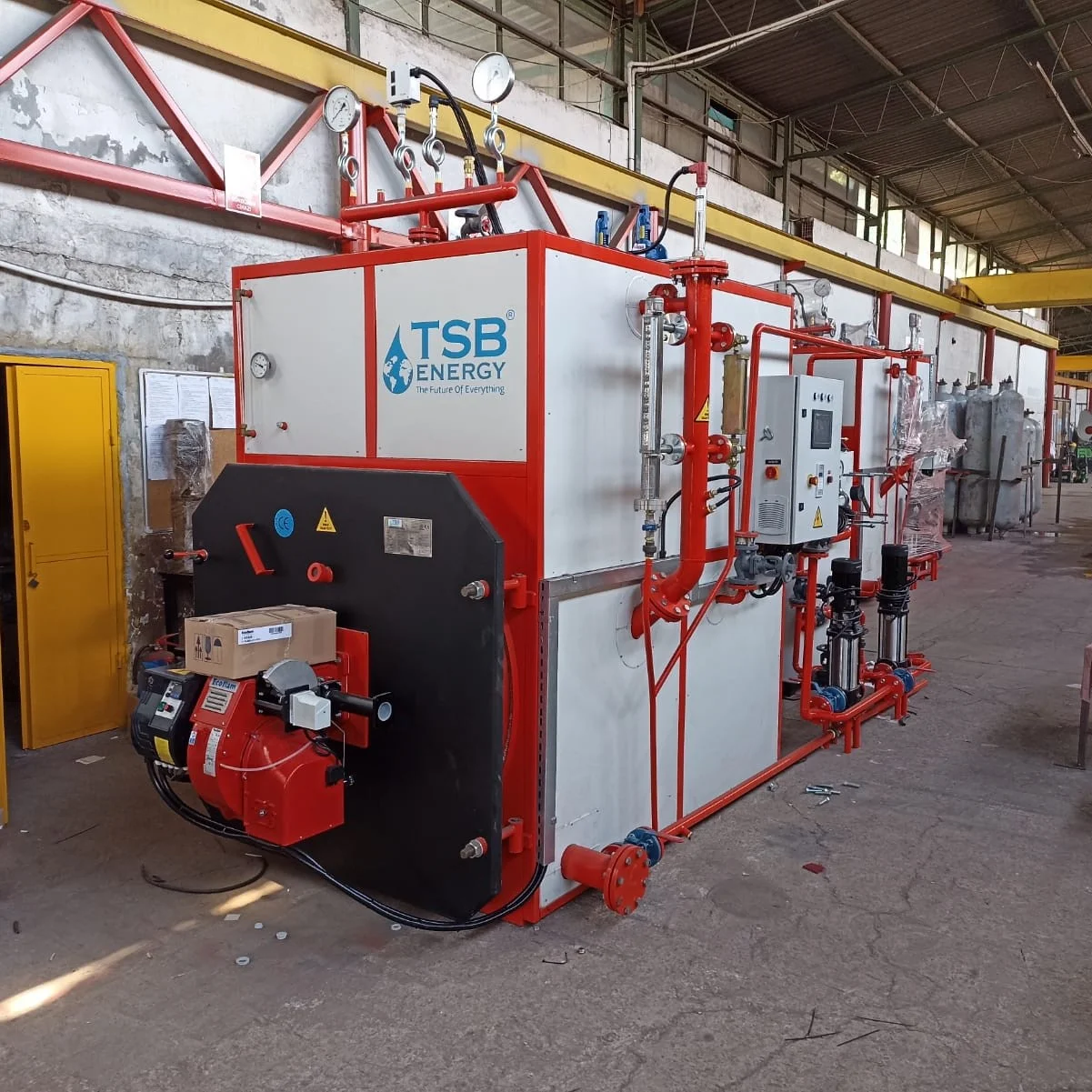

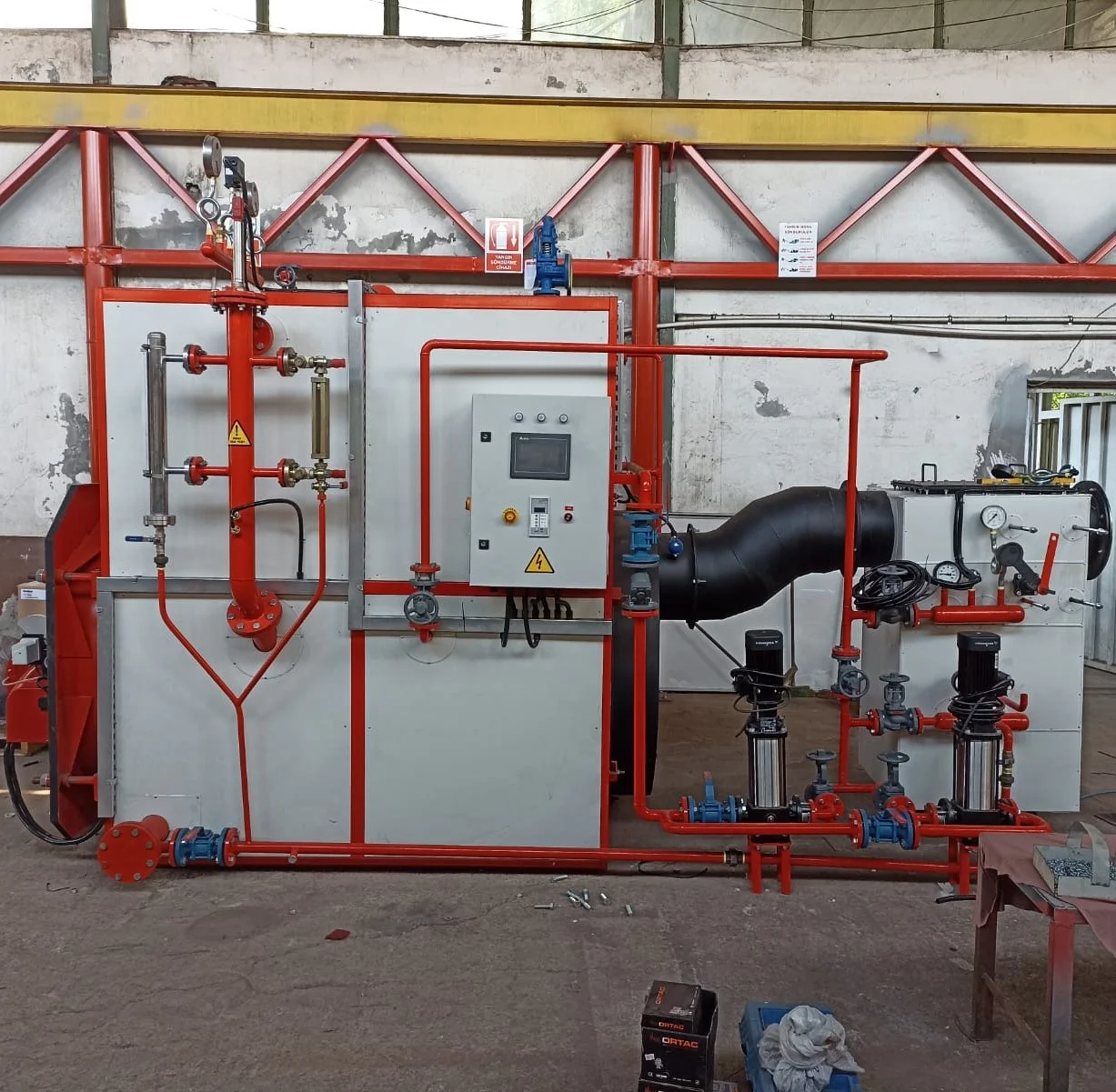

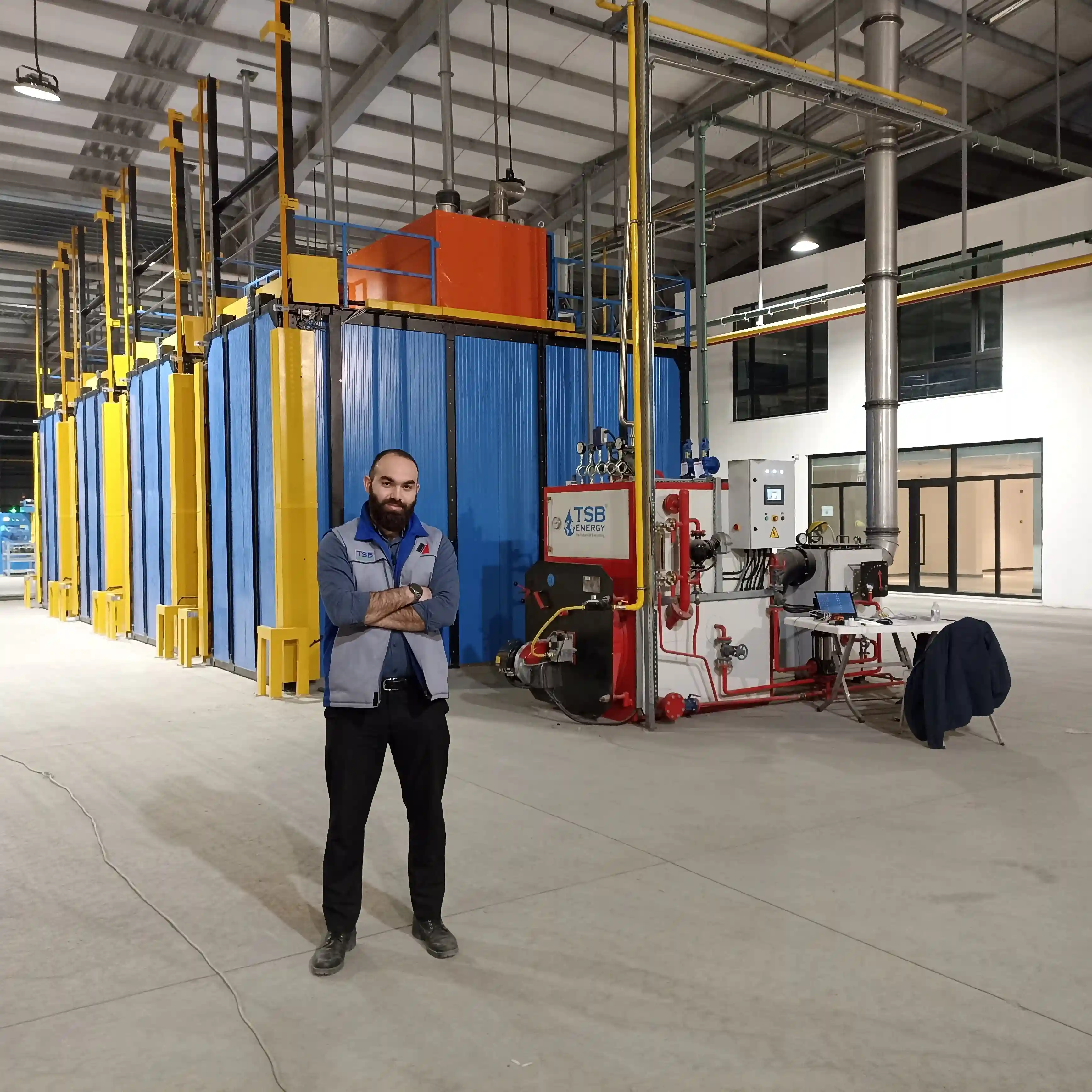

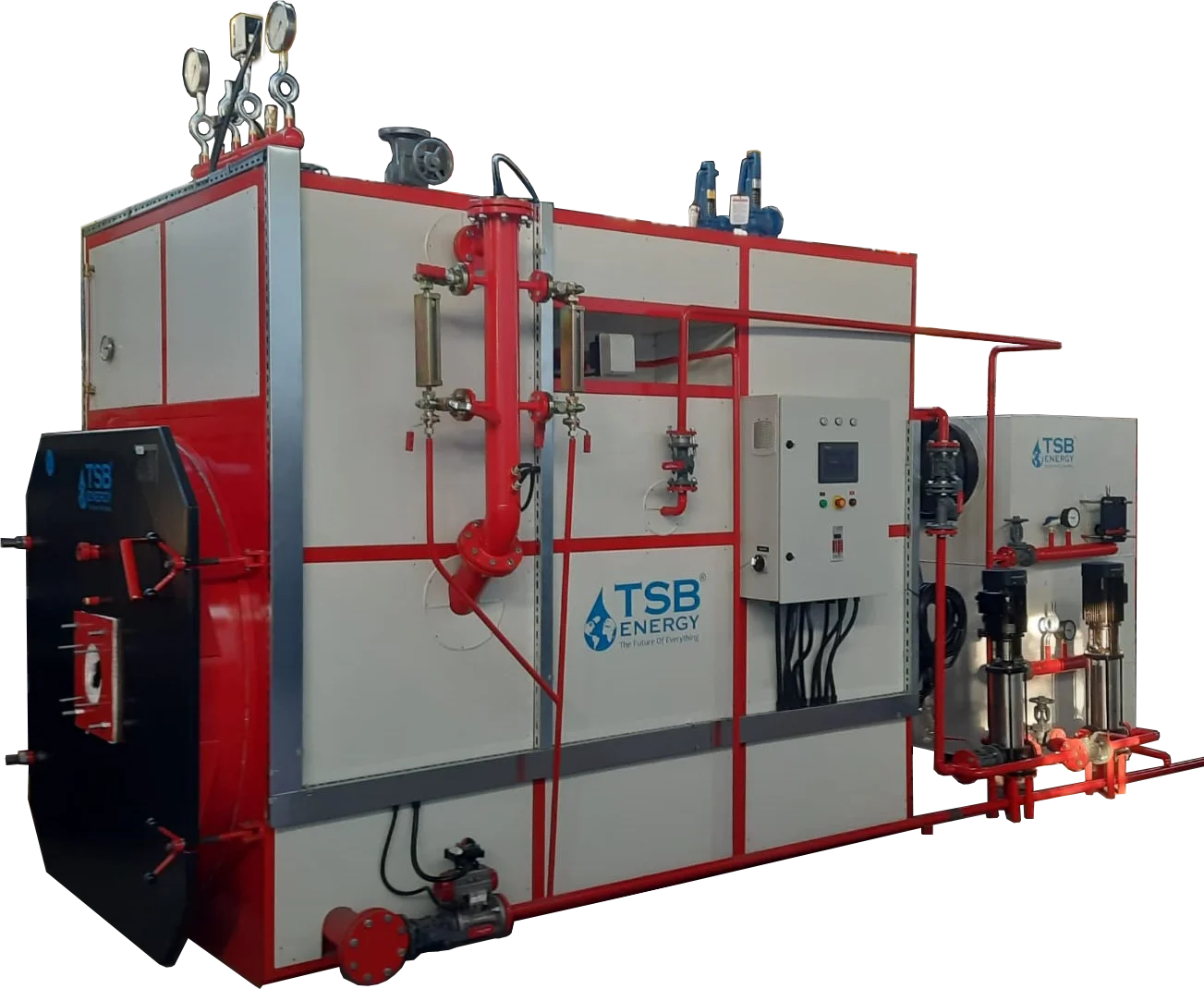

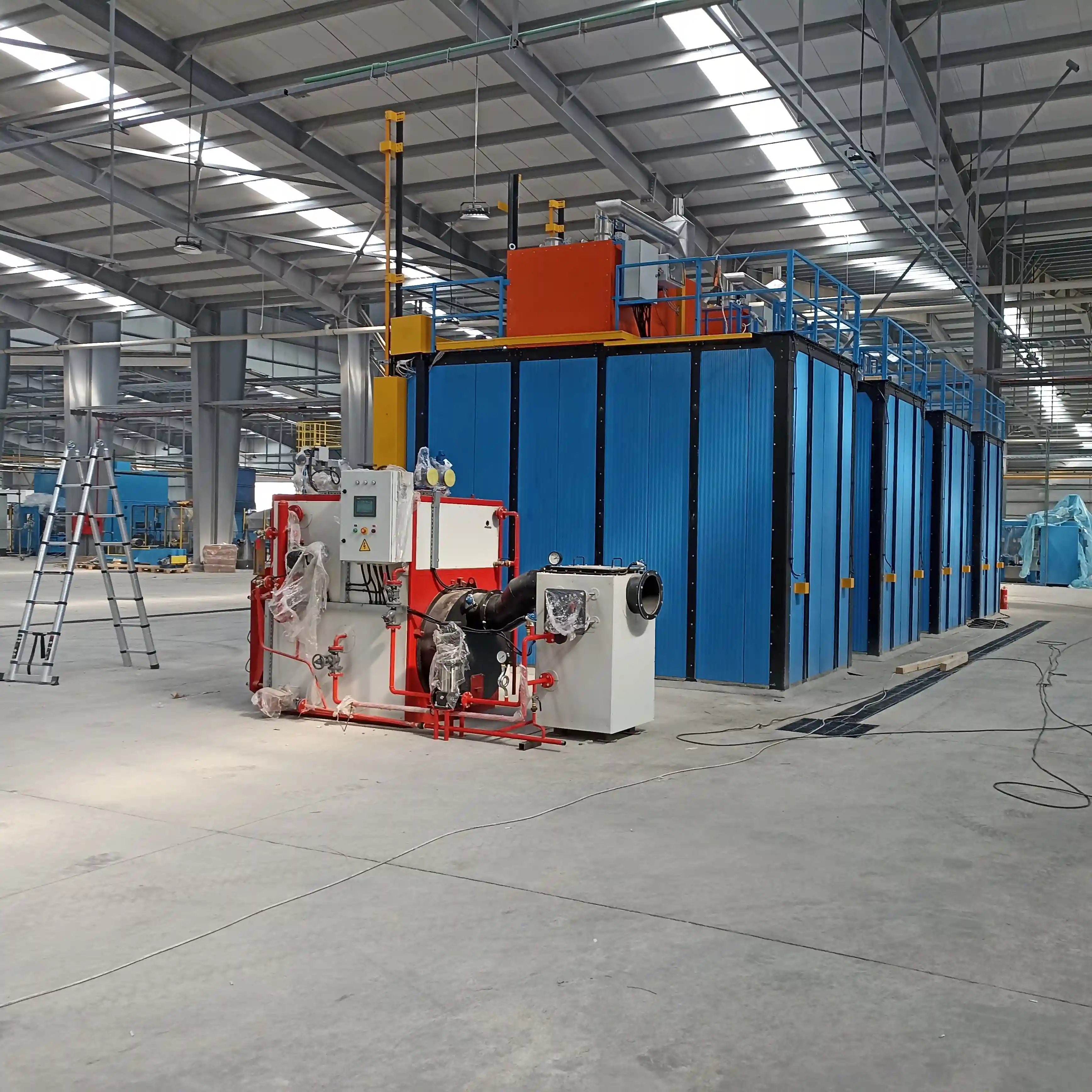

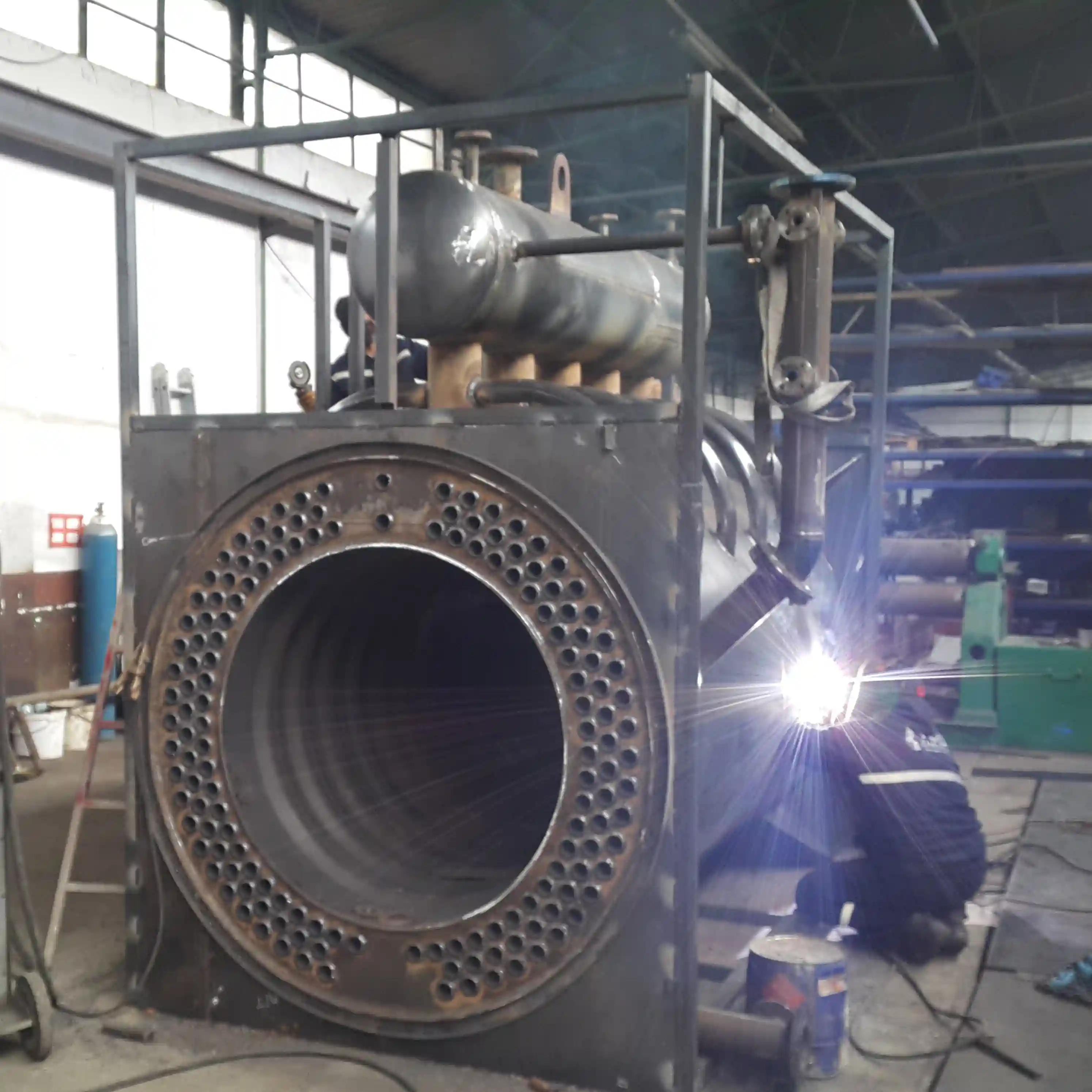

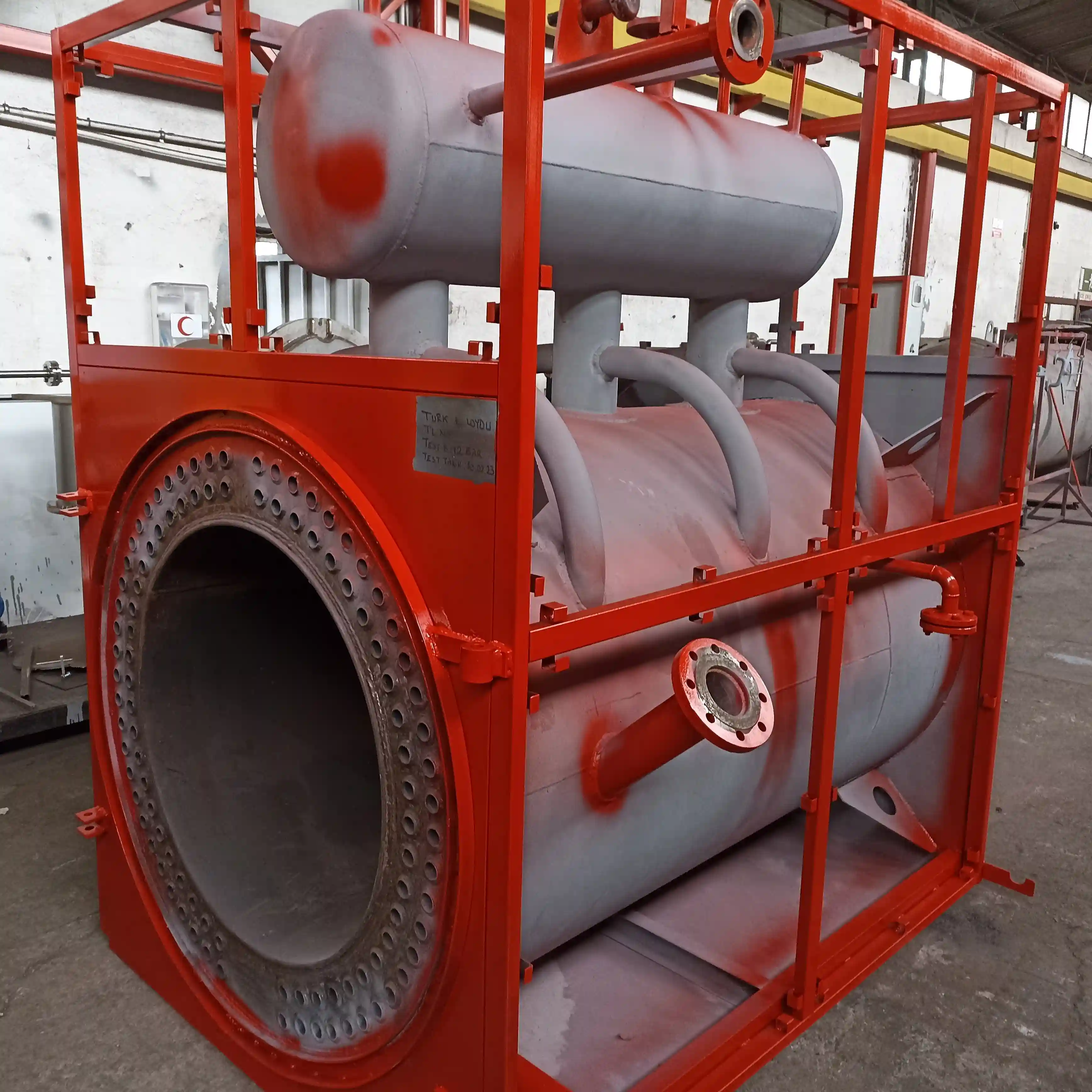

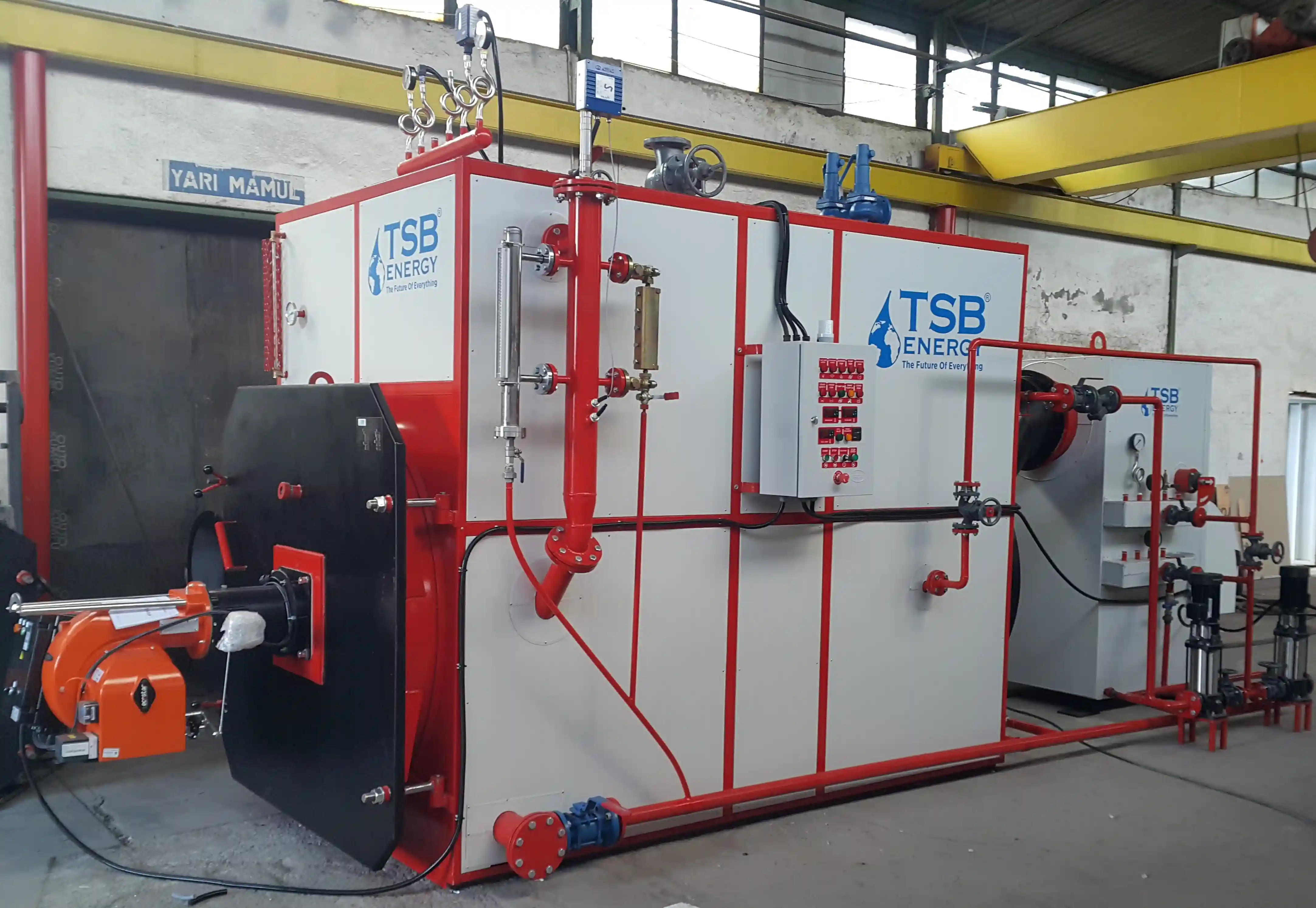

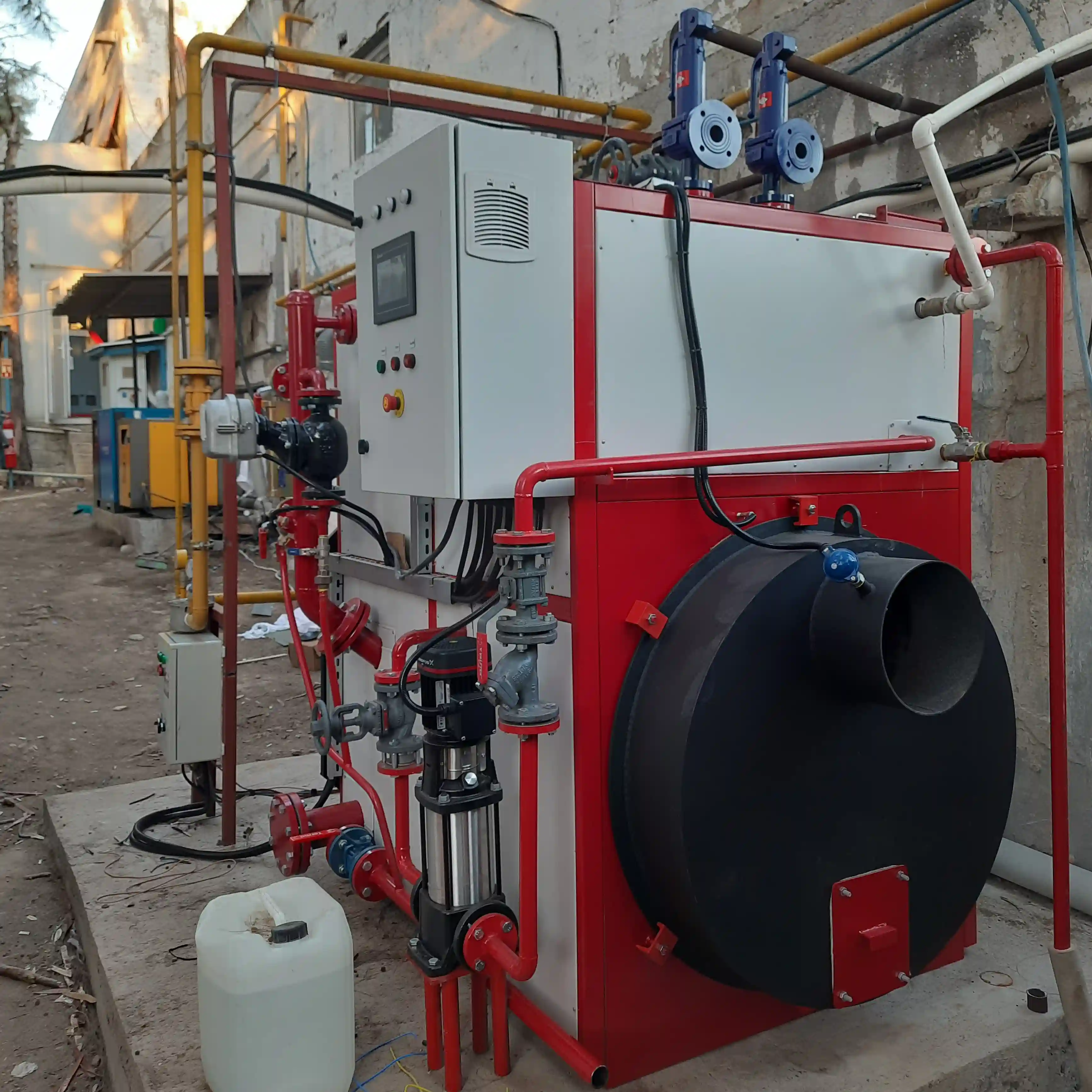

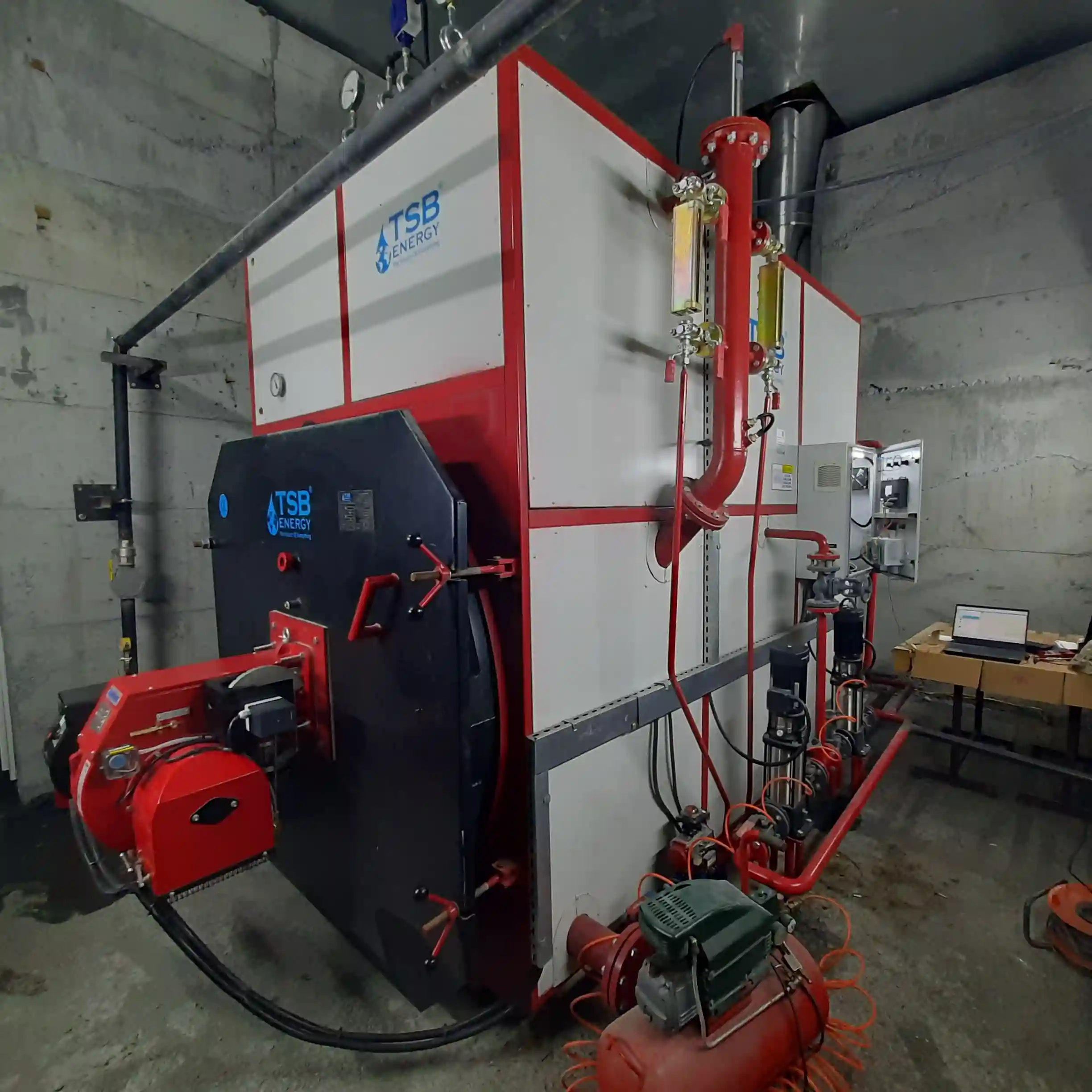

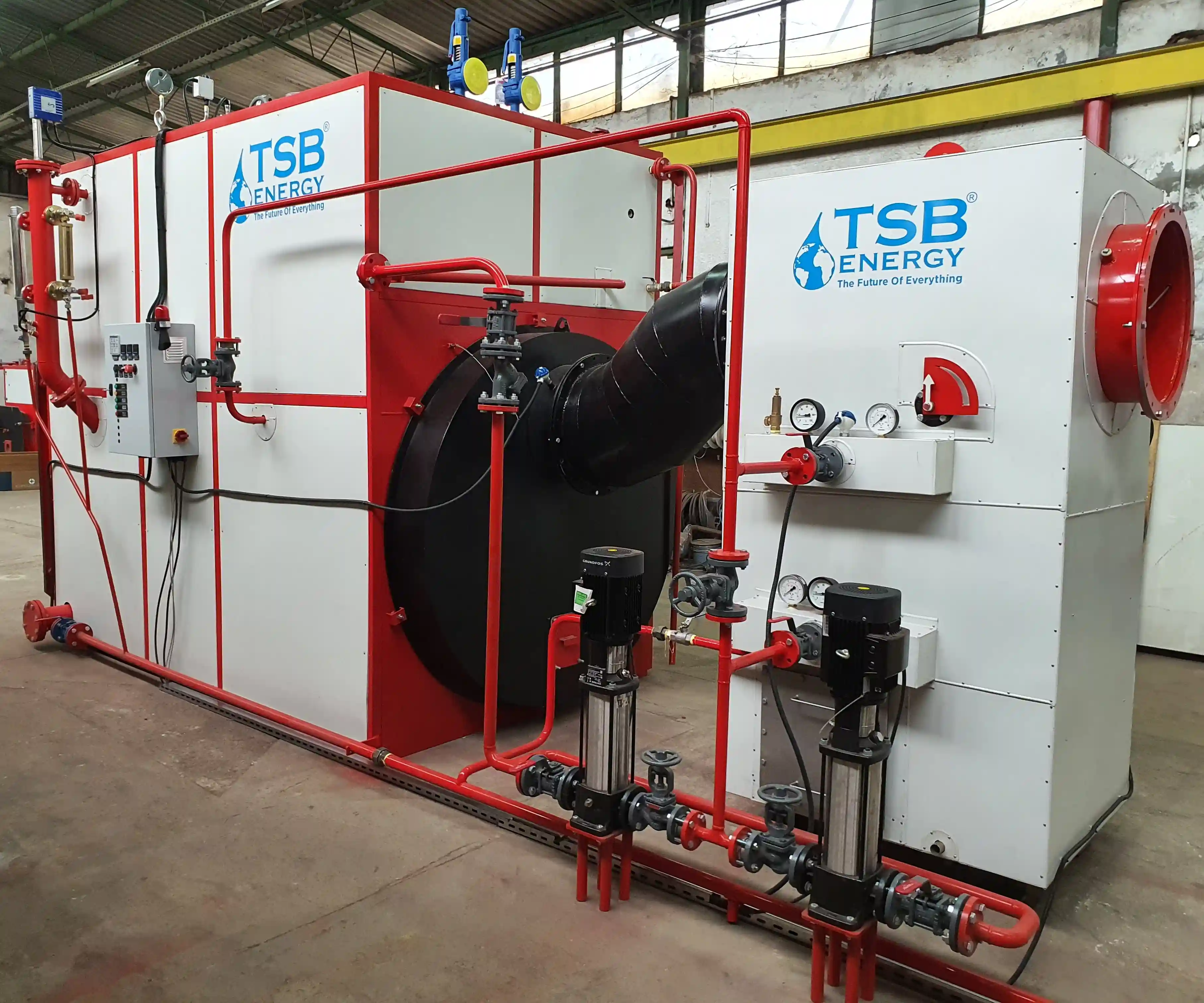

Générateur de vapeur à tubes de fumée

Avantages du générateur de vapeur universel à tubes de fumée ;

• Les tuyaux de fumée, le cendrier et le brasier peuvent être contrôlés à partir de la porte d'entrée du générateur de vapeur.
• Le rendement de notre chaudière à vapeur pour 8 bars est de 90-92 % sans économiseur et de 94-96 % avec économiseur.
• Ils prennent peu de place et produisent de la vapeur économique en très peu de temps.
• En raison du faible volume d'eau, les pertes de chaleur en attente sont très faibles par rapport aux chaudières à vapeur.
• Il fonctionne de manière automatique et sûre. Il dispose de systèmes de sécurité successifs.
• Il fonctionne sans beaucoup de connaissances, d'entretien et de supervision.
• Il a fait ses preuves avec des centaines d'exemples de travail dans des entreprises internationales depuis des années.
• Conception sur mesure selon les exigences du client.
• De nombreuses années d'expérience dans la technologie des chaudières industrielles/commerciales
• H2 prêt
• Contrôle précis de la pression de la vapeur
• Faibles coûts de maintenance et d'entretien
• Interface utilisateur facile à utiliser avec le système de contrôle de Tsb Energy.
• Réduction des coûts d'exploitation grâce à un fonctionnement sans surveillance de 24 heures à 720 heures
• Fiabilité élevée du processus, possibilité de contrôle à distance.
• Il est soumis aux contrôles de qualité les plus stricts tout au long du processus de production.
• 2 % d'efficacité de combustion supplémentaire avec les turbulateurs en aluminium.
• Faible consommation d'électricité grâce à l'utilisation de moteurs électriques efficaces.
• De faibles émissions de NOx sont disponibles.
• Réduction des émissions de CO2 jusqu'à 100 % grâce à la combustion de l'hydrogène.
• Révision de logiciels spécifiques à votre entreprise avec notre équipe d'experts.
• La chaudière peut être surveillée à distance en l'intégrant dans un système SCADA existant ou dans un système similaire en utilisant un automate programmable qui supporte en option les protocoles de communication Modbus, Modbus TCP, Profinet.

Il s'agit d'un appareil fabriqué en usine, tous les tests de processus ont été effectués, il est prêt à 100 % pour l'installation. Il est livré compact sur un seul châssis. Il suffit de le raccorder à la source de combustible, à l'électricité, à l'eau d'alimentation et aux utilisateurs de vapeur.

La série peut produire de la vapeur jusqu'à une capacité de 20 000 kg/h avec une connexion en cascade. L'économie d'espace et la production rapide de vapeur sont assurées.

Principe de fonctionnement du générateur de vapeur universel à tubes de fumée ;

Le principe de fonctionnement de nos générateurs de vapeur avec des développements de R&D soutenus par l'université est le suivant ; les cendriers de nos générateurs de vapeur à 2 passages ont été redessinés en fonction de brûleurs efficaces et de nouvelle génération, leurs diamètres ont été réduits et leur longueur a été étendue et le 1er passage est complété par la cellule de combustion, 65% de l'énergie est tirée de cette partie. Les gaz de fumée de la flamme qui reviennent du four passent rapidement à travers les tuyaux de 1" qui entourent toute la paroi et la deuxième passe est terminée. Les gaz de fumée qui ont assuré le transfert de chaleur passent de la boîte à fumée arrière à la cheminée sans créer d'effet de basse corrosion. L'énergie de la combustion est ainsi transférée à l'eau et l'eau change d'état sous l'effet de la pression.

Conception : Toutes les chaudières sont conçues et fabriquées conformément à la norme TS EN 12953, aux règles de Loyd, TRD, DIN, EN, PED 2014/68/EC et ASME Section VIII Div 1. Tous les composants électriques sont étiquetés UL et câblés conformément aux exigences du Code national de l'électricité en vigueur.

Grâce à nos études de R&D soutenues par les universités, elle offre une efficacité et une sécurité inégalées, une empreinte carbone minimale, une maintenance aisée et une longue durée de vie. Les chaudières à vapeur TSB ENERGY sont conçues pour que vous gagniez en utilisant, et non en achetant.

Facilité d'utilisation et d'entretien : Des commandes conviviales et un accès facile aux composants simplifient le fonctionnement et l'entretien, minimisant ainsi les temps d'arrêt et les coûts d'exploitation. Grâce à un panneau de commande avec démarrage par un seul bouton, à l'autocontrôle de l'appareil pour arrêter le système en cas de défaillance, et à des instructions d'entretien sommaires avec des avertissements en fonction de la durée d'utilisation, le fonctionnement de la chaudière est devenu très fiable et compréhensible pour l'opérateur de la chaudière.

Les chaudières de la série SG-Special offrent des standards élevés d'instrumentation et de contrôle, permettant un fonctionnement sans présence humaine et répondant aux contraintes de tous les processus industriels en conformité avec les réglementations CE et la norme européenne EN12953. Quel que soit le mode d'intervention, entre 3 jours, 7 jours et 720 heures, les chaudières fonctionnent en continu dans les limites autorisées et s'arrêtent et se verrouillent automatiquement en cas de dépassement.

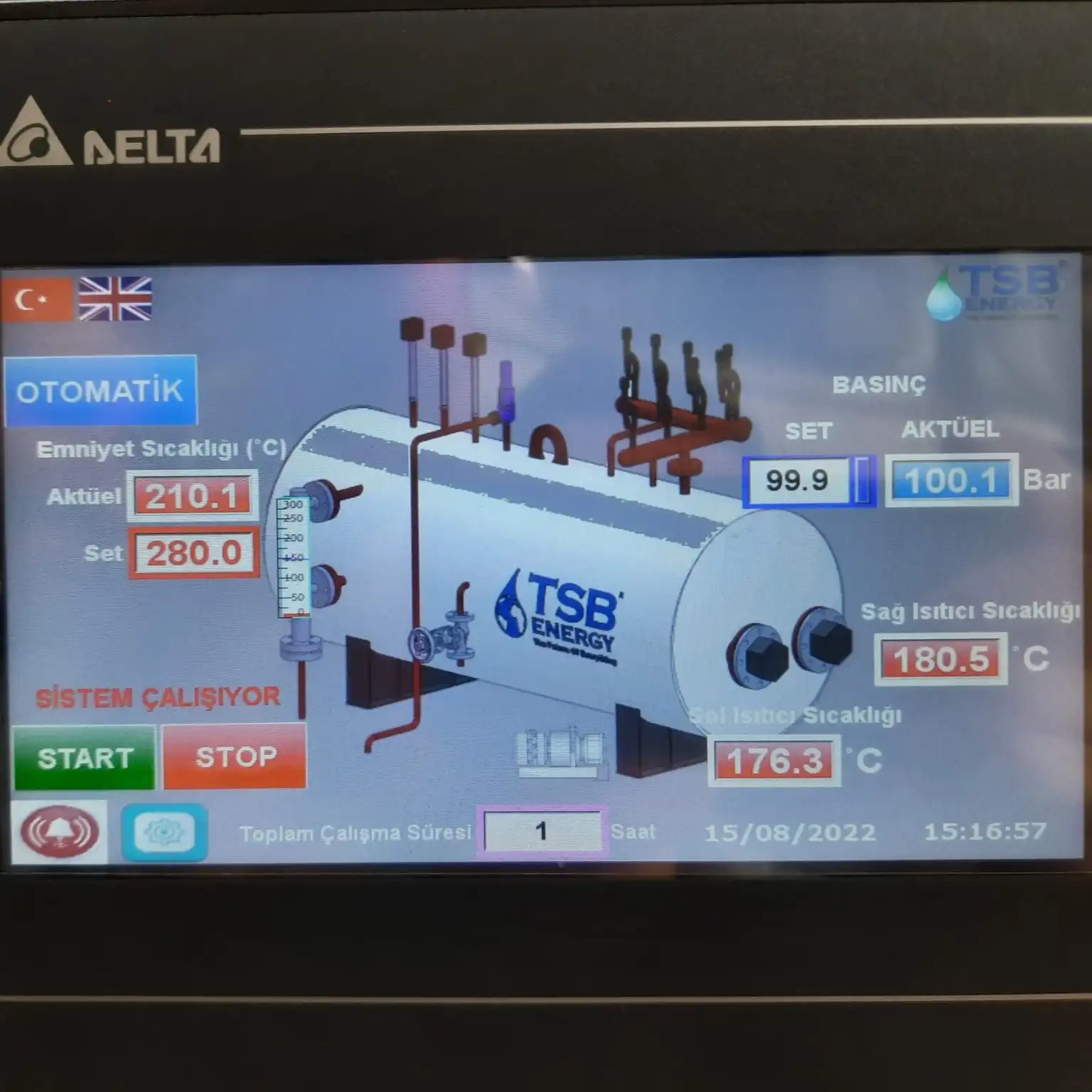

Tous les dispositifs de sécurité sont contrôlés par un automate. Les mesures de sécurité nécessaires sont prises en cas d'alarme. Le contrôle de la chaudière est effectué par l'opérateur de la chaudière via l'IHM. Les alarmes actives et les alarmes passées sont contrôlées par la même IHM. Les informations relatives aux alarmes et au fonctionnement sont transmises à d'autres systèmes par l'intermédiaire de contacts numériques (contacts secs). La collecte de données à distance et les informations sur l'état de la chaudière sont disponibles via les protocoles ModBus, Modbus TCP/IP et Profinet.

La sécurité : La sécurité et les normes sont notre priorité absolue. Nos chaudières sont équipées de dispositifs de sécurité avancés tels que la protection contre les surpressions, les protections de niveau d'eau en ligne, la surveillance de la température des fumées, de la température de la vapeur et de la température du moufle, ainsi que des mécanismes d'arrêt d'urgence de la chaudière.

Matériau : Les enveloppes et les miroirs de nos chaudières à vapeur sont fabriqués à partir de feuilles de chaudière P355GH conformément à la norme EN 10028-2, les tuyaux de buse sont fabriqués à partir de tuyaux de chaudière étirés en acier P235GH ou P265GH conformément à la norme EN 10216-2.

Efficacité : Grâce aux études à long terme de notre département R&D, le diamètre des tuyaux de nos chaudières à vapeur et de la cellule de combustion a été réduit et la longueur des chaudières a été augmentée, ce qui accroît la vitesse des gaz de fumée dans la chaudière. De cette manière, moins de gaz NOx sont rejetés dans l'environnement et une grande efficacité de la chaudière est obtenue en économisant au moins 2 % de combustible par rapport aux chaudières standard.

L'isolation des portes avant et arrière, d'une épaisseur de 100 mm et d'une grande densité, permet de réduire les pertes de chaleur par rayonnement. L'isolation thermique est recouverte d'une tôle DKP galvanisée et peinte à faible valeur lambda. Tous les isolants ont une faible conductivité et des matériaux de haute densité.

Afin d'augmenter l'efficacité de la chaudière à vapeur, des turbulateurs en aluminium sont placés en option dans les tuyaux de fumée pour assurer un transfert de chaleur maximal à partir des gaz de fumée.

Lors de la production de chlore et de processus chimiques similaires, la majeure partie de l'hydrogène gazeux est libérée dans l'atmosphère sans être utilisée. Cet hydrogène résiduel et difficile à stocker peut être utilisé dans nos chaudières à l'aide de brûleurs appropriés.

Conception respectueuse de l'environnement :  Notre objectif est d'assainir l'environnement et pour cela nous essayons de minimiser les émissions. Dans une combustion propre, les émissions de NOx dans nos chaudières à gaz : 70 mg/Nm3 dans nos chaudières à gaz et 150 mg/Nm3 dans nos chaudières à combustible liquide.

Tous nos produits industriels TSB ENERGY alimentés au gaz liquide peuvent fonctionner avec 100 % d'hydrogène s'ils sont équipés d'un brûleur approprié qui peut fonctionner avec 100 % d'hydrogène. Comme la structure de la chaudière et le principe de fonctionnement sont conçus en fonction des gaz de flamme-fumée à grande vitesse, le niveau de NOx reste inférieur aux normes, même avec un combustible à base d'hydrogène. Les émissions de CO2 sont également réduites de manière significative.

Personnalisation : Nous savons que chaque production et chaque processus sont uniques pour chaque entreprise, et nous personnalisons notre équipement éprouvé en nous basant sur des centaines d'exemples et sur l'analyse de votre processus afin qu'il soit le plus adapté et le plus idéal pour vous. Concevoir et fabriquer des chaudières à vapeur et, plus important encore, fournir l'assistance technique et le personnel nécessaires à une installation réussie requiert une expertise exceptionnelle. Vous n'achèterez pas seulement une chaudière chez nous, mais aussi des années d'expérience et de savoir-faire. Si vous avez d'autres questions, n'hésitez pas à demander un entretien individuel avec un expert.

Nos clients se voient proposer les extensions suivantes pour chaque chaudière :

• Technologie de l'automatisation et du contrôle
• Systèmes de traitement de l'eau et analyse
• Réservoir d'eau d'alimentation et autres réservoirs thermiques
• Systèmes de récupération de chaleur
• Systèmes de tuyauterie et de cheminée
• Rendement très élevé et faibles émissions
• Micromodulation en standard
• Entretien simple et facile
• Conception robuste pour une très longue durée de vie
• Option économiseur de condensation
• Options d'allumage double et mixte
• Options de réglage de l'O2 et du CO
• Une solution vapeur entièrement intégrée.

Qu'est-ce qu'un générateur de vapeur à tube de fumée universel ?
Quand utiliser un générateur de vapeur à tube de fumée universel ?

Une chaudière à vapeur est un récipient sous pression fermé dans lequel l'énergie de combustion est transférée de la flamme à l'eau par rayonnement et conduction, l'eau étant le fluide récepteur de chaleur du côté extérieur des tuyaux, et les tuyaux dans lesquels circulent les gaz de flamme et de fumée résultant de la combustion d'un combustible calorifique du côté intérieur des tuyaux.

Les générateurs de vapeur sont des appareils qui produisent de la vapeur instantanée en peu de temps en transmettant instantanément l'énergie thermique dont ils disposent à un petit volume d'eau. Ils sont petits et compacts en raison de leur faible volume d'eau. Pour ces raisons, ils ne peuvent pas répondre à une traction soudaine de la vapeur.

De nombreuses usines ont besoin de moins de 2000 kg/h de vapeur. Ces entreprises sont généralement situées dans des bâtiments à plusieurs étages. Il n'est pas approprié d'y installer des chaudières à grand volume d'eau en termes de sécurité et d'occupation de l'espace. L'industrie textile peut être citée en exemple. On y trouve des générateurs de vapeur à tubes de fumée universels à faible volume d'eau, occupant moins d'espace, produisant rapidement de la vapeur et ne permettant pas à l'eau d'être transportée avec la vapeur principale. Dans notre pays, ces chaudières à vapeur sont appelées générateurs de vapeur. Il s'agit en fait d'une chaudière à vapeur.

Chaudières à très petit volume d'eau
(Générateurs de vapeur - Générateurs de vapeur rapide)

Le volume d'eau et la pression de fonctionnement jouent un rôle majeur dans le risque d'explosion des chaudières. À cet égard, si la valeur de la formule ci-dessous dépasse 10 000, la chaudière ne peut pas être placée à l'intérieur, au-dessous, au-dessus ou à côté des lieux où des personnes se trouvent ou travaillent. Il est nécessaire d'éloigner la chaudière des lieux où se trouvent des personnes.

Inconvénients : en raison du volume d'eau important par rapport à d'autres types de générateurs, ils peuvent causer des dommages, en particulier en cas d'effondrement du four ou de rupture de l'enveloppe extérieure, en raison de l'émergence d'une quantité excessive de vapeur.

Il existe de nombreuses applications pour lesquelles nos chaudières à vapeur ne sont pas compétitives :

• Lorsqu'un chauffage direct et indirect est nécessaire en même temps
• Lorsque le transfert de chaleur à température constante est nécessaire, lorsque des taux de transfert de chaleur élevés (en raison de la chaleur latente libérée lors de la condensation) sont requis.
• Les chaudières à vapeur sont utilisées pour chauffer de grandes quantités d'eau chaude industrielle en raison de leur transfert de chaleur stable et efficace, même à basse température.

Domaines d'utilisation ;

• Hôtels, blanchisseries, industrie de l'habillement, de la bonneterie, de la maille et du nettoyage à sec,
• Systèmes de chauffage à la vapeur
• Pour les procédés chimiques, l'industrie de la peinture, le lavage et le nettoyage à la vapeur et les installations similaires,
• Dans l'industrie alimentaire (production de jus de fruits, de pâtes, de fromage et de produits laitiers et grandes boulangeries), l'industrie de l'embouteillage de boissons,
• Industrie de l'alimentation animale,
• Industrie des engrais
• Vulcanisation des produits en caoutchouc
• Dans l'industrie pharmaceutique à des fins de stérilisation
• Industrie des matériaux de construction, durcissement du béton, production de béton cellulaire,
• Industrie du papier
• Raffineries
• Il est utilisé dans des domaines tels que la transformation du bois (façonnage du bois).
